CATLine CAT 7A R

Halogeenvrije CAT 7A industriële ethernet kabel voor treinen en spoorwegindustrie, volgens EN 45545

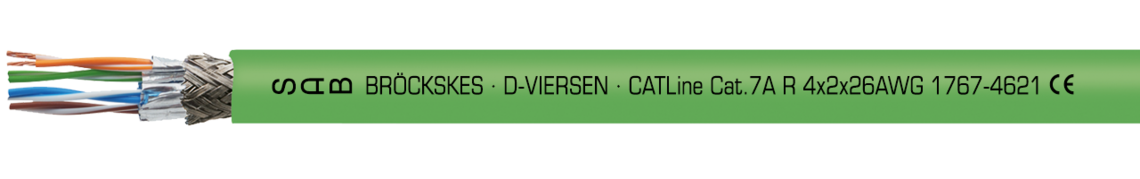

Voorbeeld markering voor CATLine CAT 7A R (1767-4621): SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A R 4x2x26AWG 1767-4621 CE

Voorbeeld markering voor CATLine CAT 7A R (1767-4621): SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.7A R 4x2x26AWG 1767-4621 CE

Toepassing

De CAT 7A R industriële ethernet kabel voor treinen en de spoorwegindustrie voldoet aan de voorwaarden volgens EN 45545-2. CAT 7A kabel, gebruik in ethernet en/of Gigabit ethernet netwerken in railvoertuigen. Denk hierbij aan het opzetten van passagiersinformatiesystemen, monitoringtechnologie of e-ticketing-systemen.

Bijzondere eigenschappen

  • Halogeenvrij
  • Geen brandverspreiding
  • Vlamvertragend en zelfdovend
  • Voldoet aan de brandveiligheidseisen R15 (EL1A) volgens EN 45545-2 voor gevarenniveaus HL1-3
  • EAC-gekeurd

Verdere informatie

  • Kabelassemblage mogelijk; als geconfectioneerde kabel met bijvoorbeeld M12 / RJ45 stekkers

Opbouw

Ader

Blanke koperlitzen, fijndradig

Isolatie

PE

Kleurcodering

Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Samenslag

Aders per paren samengeslagen met aluminium folie, paren samengeslagen

Afscherming

Vlechtwerk van vertind koper

Buitenmantel

Speciaal SABIX®

Kleur

Groen (vergelijkbaar met RAL 6018)

Ader

Blanke koperlitzen, fijndradig

Isolatie

PE

Kleurcodering

Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Samenslag

Aders per paren samengeslagen met aluminium folie, paren samengeslagen

Afscherming

Vlechtwerk van vertind koper

Buitenmantel

Speciaal SABIX®

Kleur

Groen (vergelijkbaar met RAL 6018)

Technische data

Piek bedrijfsspanning

max. 90 V

Testspanning

Ader/ader: 1500 V

Ader/afscherming: 1200 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 12 x d

Temperatuurbereik

Niet bewegend: -40/+70°C

Bewegend: -30/+70 °C

Halogeenvrij

Volgens EN 50306-1 + EN 50264-1.

Ontwikkeling van HCI is ≤ 0,5% volgens IEC 60754-1.

pH-waarde is ≥ 4,3 volgens IEC 60754-2.

Geleidbaarheid is ≤ 10,0 µS/mm volgens IEC 60754-2.

Fluorgehalte ≤ 0,1% volgens IEC 60684-2

Brandprestaties

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Rookdichtheid

Volgens IEC 61034 + VDE 0482-1034

Toxiciteit

Volgens EN 50305 + VDE 0260-305

Karakteristieke impedantie

100Ω ± 10Ω, voldoet aan de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-9-2 / CAT 7A

Flexibiliteit

Goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

max. 90 V

Testspanning

Ader/ader: 1500 V

Ader/afscherming: 1200 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 12 x d

Temperatuurbereik

Niet bewegend: -40/+70°C

Bewegend: -30/+70 °C

Halogeenvrij

Volgens EN 50306-1 + EN 50264-1.

Ontwikkeling van HCI is ≤ 0,5% volgens IEC 60754-1.

pH-waarde is ≥ 4,3 volgens IEC 60754-2.

Geleidbaarheid is ≤ 10,0 µS/mm volgens IEC 60754-2.

Fluorgehalte ≤ 0,1% volgens IEC 60684-2

Brandprestaties

keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.

Rookdichtheid

Volgens IEC 61034 + VDE 0482-1034

Toxiciteit

Volgens EN 50305 + VDE 0260-305

Karakteristieke impedantie

100Ω ± 10Ω, voldoet aan de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-9-2 / CAT 7A

Flexibiliteit

Goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
