CATLine CAT 5e R flex

Halogeenvrije CAT 5e industriële ethernet kabel, continu flexibel toepasbaar in treinen en spoorwegindustrie, volgens EN 45545

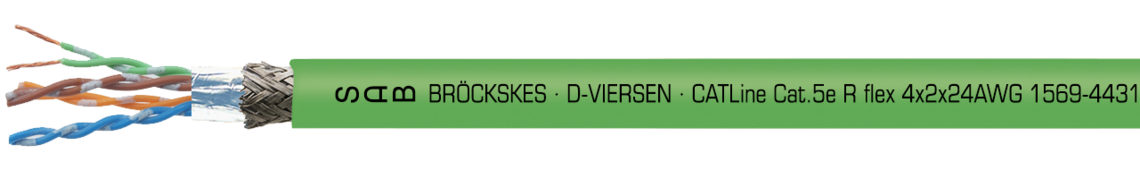

Voorbeeld markering voor CATLine CAT 5e R flex (1569-2435): SAB BRÖCKSKES · D-VIERSEN · Catline CAT 5e R flex 2x2x24AWG 1569-2435 CE

Voorbeeld markering voor CATLine CAT 5e R flex (1569-2435): SAB BRÖCKSKES · D-VIERSEN · Catline CAT 5e R flex 2x2x24AWG 1569-2435 CE

Toepassing

Deze CAT 5e ethernet kabel is speciaal voor gebruik in railtvoertuigen geschikt, zoals flexibele en beschermde toepassingen in het interieur (zoals deurbesturingen of in beschermslangen). De hoogflexibele CAT 5e kabel kan ook extern worden geinstalleerd, bijvoorbeeld in het draaistel voor lichte tot matige mechanische belastingen.

Bijzondere eigenschappen

  • Continu flexibel inzetbaar
  • Halogeenvrij
  • Geen brandverspreiding
  • Vlamvertragend en zelfdovend
  • Goede olie- en brandstofbestendigheid
  • Goede zuur- en alkalibestendigheid
  • Voldoet aan de brandveiligheidseisen R15 (EL1A) en R16 (EL1B) volgens EN 45545-2 voor de gevarenniveaus HL1-3

Verdere informatie

  • Kabelassemblage mogelijk; ook als geconfectioneerde kabel met M12/RJ45 stekkers

Opbouw

Opbouw

L1569-2435: 2 x 2 x 24 AWG

L1569-2235: 2 x 2 x 22 AWG

L1569-4431: 4 x 2 x 24 AWG

L1569-4631: 4 x 2 x 26 AWG

Ader

Blanke koperlitzen, fijndradig

Isolatie

speciaal SABIX®

Kleurcodering

L1569-2435: blauw, geel, wit, oranje

L1569-2235: blauw, geel, wit, oranje

L1569-4431: wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

L1569-4631: wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Samenslag

L1569-2435: Star-quad

L1569-2235: Star-quad

L1569-4431: Twisted Pair, paren samengeslagen

L1569-4631: Twisted Pair, paren samengeslagen

Omwikkeling

Folie

Afscherming

Aluminium folie en vlechtwerk van vertind koper

Buitenmantel

Speciaal SABIX®

Kleur

Groen (vergelijkbaar met RAL 6018)

Opbouw

L1569-2435: 2 x 2 x 24 AWG

L1569-2235: 2 x 2 x 22 AWG

L1569-4431: 4 x 2 x 24 AWG

L1569-4631: 4 x 2 x 26 AWG

Ader

Blanke koperlitzen, fijndradig

Isolatie

speciaal SABIX®

Kleurcodering

L1569-2435: blauw, geel, wit, oranje

L1569-2235: blauw, geel, wit, oranje

L1569-4431: wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

L1569-4631: wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Samenslag

L1569-2435: Star-quad

L1569-2235: Star-quad

L1569-4431: Twisted Pair, paren samengeslagen

L1569-4631: Twisted Pair, paren samengeslagen

Omwikkeling

Folie

Afscherming

Aluminium folie en vlechtwerk van vertind koper

Buitenmantel

Speciaal SABIX®

Kleur

Groen (vergelijkbaar met RAL 6018)

Technische data

Artikelnummer

L1569-2435

L1569-2235

L1569-4431

L1569-4631

Piek bedrijfsspanning

max. 90 V

Testspanning

Ader/ader 1500 V

Ader/afscherming 1200 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 12 x d

Continu flexibele toepassing: 15 x d

Temperatuurbereik VDE

Niet bewegend: -50°C / +90°C

Bewegend: -40°C / +90°C

Halogeenvrij

Volgens EN 50306-1 + EN 50264-1.

Ontwikkeling van HCI is ≤ 0,5% volgens IEC 60754-1.

pH-waarde is ≥ 4,3 volgens IEC 60754-2.

Geleidbaarheid is ≤ 10,0 µS/mm volgens IEC 60754-2.

Fluorgehalte ≤ 0,1% volgens IEC 60684-2

Brandprestaties

Geen brandverspreiding volgens IEC 60332-3-24 + VDE 0482-332-3-24 respectievelijk IEC 60332-3-25 + VDE 0482-332-3-25 en EN 50305 + VDE 0260-305 sectie 9.1.2.

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2

Rookdichtheid

Volgens IEC 61034 + VDE 0482-1034

Toxiciteit

Volgens EN 50305 + VDE 0260-305

Karakteristieke impedantie

L1569-2431 en L1569-2231: 100Ω ± 5Ω volgens EN 50288-2-2 / CAT 5

L1569-4431 en L1569-4631: 100Ω ± 10Ω volgens EN 50288-2-2 / CAT 5

Flexibiliteit

Zeer goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Artikelnummer

L1569-2435

L1569-2235

L1569-4431

L1569-4631

Piek bedrijfsspanning

max. 90 V

Testspanning

Ader/ader 1500 V

Ader/afscherming 1200 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 12 x d

Continu flexibele toepassing: 15 x d

Temperatuurbereik VDE

Niet bewegend: -50°C / +90°C

Bewegend: -40°C / +90°C

Halogeenvrij

Volgens EN 50306-1 + EN 50264-1.

Ontwikkeling van HCI is ≤ 0,5% volgens IEC 60754-1.

pH-waarde is ≥ 4,3 volgens IEC 60754-2.

Geleidbaarheid is ≤ 10,0 µS/mm volgens IEC 60754-2.

Fluorgehalte ≤ 0,1% volgens IEC 60684-2

Brandprestaties

Geen brandverspreiding volgens IEC 60332-3-24 + VDE 0482-332-3-24 respectievelijk IEC 60332-3-25 + VDE 0482-332-3-25 en EN 50305 + VDE 0260-305 sectie 9.1.2.

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2

Rookdichtheid

Volgens IEC 61034 + VDE 0482-1034

Toxiciteit

Volgens EN 50305 + VDE 0260-305

Karakteristieke impedantie

L1569-2431 en L1569-2231: 100Ω ± 5Ω volgens EN 50288-2-2 / CAT 5

L1569-4431 en L1569-4631: 100Ω ± 10Ω volgens EN 50288-2-2 / CAT 5

Flexibiliteit

Zeer goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
