SBP 680
Halogeenvrije SafetyBUS p kabel voor vaste toepassingen

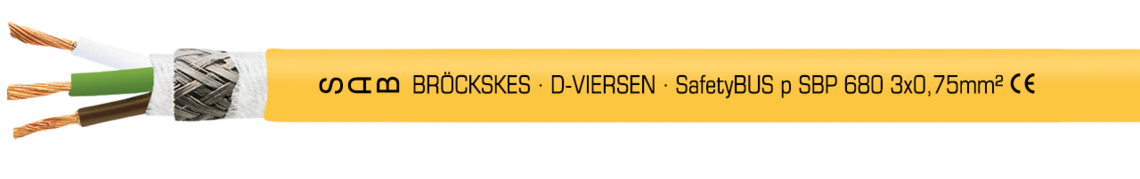

Voorbeeld markering voor SBP 680 (0680-3754): SAB BRÖCKSKES · D-VIERSEN · SafetyBUS p SBP 680 3 x 0,75 mm² CE en huidige metermarkering 1-999m
Toepassing
De oliebestendige en halogeenvrije SafetyBUS p kabel SBP 680 is geschikt voor vaste toepassingen en heeft een minimale buigradius van 5 x d en een maximale piek bedrijfsspanning van 350 V. SafetyBus p is een open bussysteem speciaal voor consistente overdracht van veiligheidsdata.
Bijzondere eigenschappen
- Halogeenvrij
- Voor vaste toepassingen
- Zeer goed bestand tegen oliën
Opbouw
| Ader | Blanke koperlitzen volgens DIN VDE klasse 5 |
|---|---|
| Isolatie | Volgens DIN VDE 0819 deel 103 (02YI1) |
| Kleurcodering | Volgens DIN VDE 47100 |
| Omwikkeling | Non-woven tape |
| Afscherming | Vlechtwerk van vertind koper |
| Omwikkeling | Non-woven tape |
| Buitenmantel | PUR |
| Kleur | Signaal-geel (RAL 1003) |
Blanke koperlitzen volgens DIN VDE klasse 5
Volgens DIN VDE 0819 deel 103 (02YI1)
Volgens DIN VDE 47100
Non-woven tape
Vlechtwerk van vertind koper
Non-woven tape
PUR
Signaal-geel (RAL 1003)
Technische data
| Piek bedrijfsspanning | max. 350 V |
|---|---|
| Testspanning | 1500 V |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 10 x d |
| Temperatuurbereik | -40/+80°C |
| Halogeenvrij | Volgens DIN VDE 0472 deel 815 + IEC 60754-1 |
| Oliebestendigheid | Heel goed - TMPU volgens DIN VDE 0282 deel 10 |
| Karakteristieke impedantie | bij 1 MHz: 100 - 120 Ω |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
| Geschikt voor kabelrupssystemen | Niet aanbevolen |
max. 350 V
1500 V
Vaste toepassing: 5 x d
Flexibele toepassing: 10 x d
-40/+80°C
Volgens DIN VDE 0472 deel 815 + IEC 60754-1
Heel goed - TMPU volgens DIN VDE 0282 deel 10
bij 1 MHz: 100 - 120 Ω
Volgens de RoHS-richtlijnen van de Europese Unie
Niet aanbevolen
