CATLine CAT 5e R

Halogeenvrije CAT 5e industriële ethernetkabel voor treinen en spoorwegindustrie, volgens EN 45545

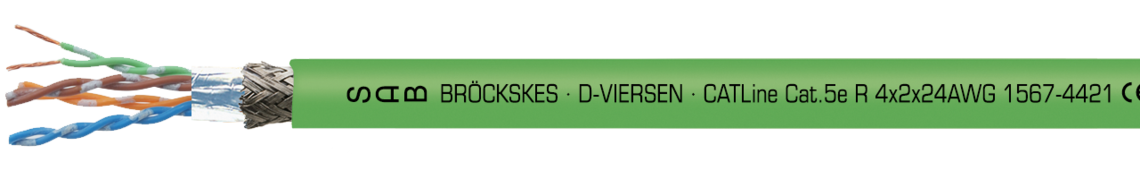

Voorbeeld markering voor CATLin   e CAT 5e R (1567-4421): SAB BRÖCKSKES • D-VIERSEN • CATLine Cat.5e R 4x2x24AWG 1567-4421 CE

Voorbeeld markering voor CATLin e CAT 5e R (1567-4421): SAB BRÖCKSKES • D-VIERSEN • CATLine Cat.5e R 4x2x24AWG 1567-4421 CE

Toepassing

CATLine CAT 5e R is een Rail CAT 5e industriële ethernet kabel, volgens EN 45545-2. Speciaal ontwikkeld voor toepassingen in treinen en de spoorwegindustrie.

Bijzondere eigenschappen

  • Halogeenvrij
  • Geen vlamverspreiding
  • Vlamvertragend en zelfdovend
  • Voldoet aan de brandveiligheidseisen R15 (EL1A) volgens EN 45545-2 voor gevarenniveaus HL1-3

Verdere informatie

  • Kabelassemblage mogelijk; ook als geconfectioneerde kabel met bijvoorbeeld M12/RJ45 stekkers

Opbouw

Ader

Vertinde koperlitzen, fijndradig

Isolatie

PE

Colour code

blue, yellow, white, orange

Stranding

in layers

Wrapping

PETP-foil

Inner sheath

Special SABIX ®

Screen

alu foil and tinned copper braiding

Buitenmantel

Speciaal SABIX®

Kleur

Groen (vergelijkbaar met RAL 6018)

Ader

Vertinde koperlitzen, fijndradig

Isolatie

PE

Colour code

blue, yellow, white, orange

Stranding

in layers

Wrapping

PETP-foil

Inner sheath

Special SABIX ®

Screen

alu foil and tinned copper braiding

Buitenmantel

Speciaal SABIX®

Kleur

Groen (vergelijkbaar met RAL 6018)

Technische data

Piek bedrijfsspanning

max. 350 V

Testspanning

Ader/ader 1500 V

Ader/afscherming 1200 V

Temperatuurbereik

Vaste toepassing: -40/+70°C

Flexibele toepassing: -30/+70°C

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 12 x d

Karakteristieke impedantie

100Ω ± 10Ω, vervult die elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-2-2 (CAT 5 acc. to EN 50173-1)

Halogeenvrij

Volgens DIN VDE 0472 deel 815 + IEC 60754-1

Brandprestaties

Vlamvertraging en zelfdovend volgens IEC 60332-1 and EN 60332-1-2,

Geen vlamverspreiding volgens IEC 60332-3-25, EN 60332-3-25 and EN 50266-2-5

voor diameter > 6 mm < 12 mm

Rookdichtheid

Volgens IEC 61034-1 and EN 61034-1, doorschijnendheid > 60%

Toxiciteit

FED t30 < 1 volgens DIN EN 5510-2 bijlage C 3.3

Flexibiliteit

Goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

max. 350 V

Testspanning

Ader/ader 1500 V

Ader/afscherming 1200 V

Temperatuurbereik

Vaste toepassing: -40/+70°C

Flexibele toepassing: -30/+70°C

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 12 x d

Karakteristieke impedantie

100Ω ± 10Ω, vervult die elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-2-2 (CAT 5 acc. to EN 50173-1)

Halogeenvrij

Volgens DIN VDE 0472 deel 815 + IEC 60754-1

Brandprestaties

Vlamvertraging en zelfdovend volgens IEC 60332-1 and EN 60332-1-2,

Geen vlamverspreiding volgens IEC 60332-3-25, EN 60332-3-25 and EN 50266-2-5

voor diameter > 6 mm < 12 mm

Rookdichtheid

Volgens IEC 61034-1 and EN 61034-1, doorschijnendheid > 60%

Toxiciteit

FED t30 < 1 volgens DIN EN 5510-2 bijlage C 3.3

Flexibiliteit

Goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
