SABIX® A 147 FRNC
Halogeenvrije enkelader 600 V volgens UL

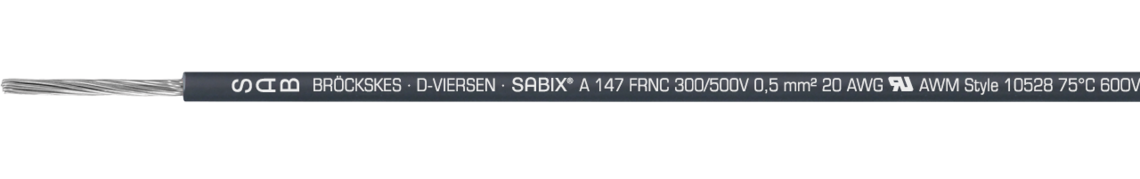

Voorbeeld markering voor SABIX® A 147 FRNC (6147-0150): SAB BRÖCKSKES · D-VIERSEN · SABIX® A 147 FRNC 300/500V 0,5 mm² 20 AWG UL AWM Style 10528 75°C 600V CE
Toepassing
UL-gekeurde en halogeenvrije enkelader SABIX® A 147 FRNC met een spanning van 600 V (AWG 20-18) werkt vlamvertragend en zelfdovend. Vanwege deze brandveilige eigenschappen wordt de kabel vooral toegepast als interne bekabeling van railvoertuigen (FRNC).
De kern is op verzoek ook verkrijgbaar met vertinde koperdraden.
Bijzondere eigenschappen
- Halogeenvrij
- Geen vlamverspreiding
- Vlamvertragend en zelfdovend
- UL-gekeurd
- FRNC: uitermate geschikt voor bekabeling railvoertuigen
Verdere informatie
* De kleurcode voor de enkele draad/kernleiding kan als volgt worden gekozen:
| Kleurcode | Kleur | Kleurcode | Kleur |
| 01 = | zwart | 06 = | groen |
| 02 = | blauw | 07 = | violet |
| 03 = | bruin | 08 = | wit |
| 04 = | grijs | 16 = | gentiaanblauw |
| 05 = | geel | 27 = | groengeel |
Opbouw
| Ader | Vertinde koperlitzen volgens IEC 60228, EN 60228, VDE 0295 klasse 5 |
|---|---|
| Isolatie | SABIX® |
| Kleur | 01 = zwart 02 = blauw 03 = bruin 04 = grijs 05 = geel 06 = groen 07 = violet 08 = wit 16 = gentiaan blauw 27 = groengeel |
Vertinde koperlitzen volgens IEC 60228, EN 60228, VDE 0295 klasse 5
SABIX®
01 = zwart
02 = blauw
03 = bruin
04 = grijs
05 = geel
06 = groen
07 = violet
08 = wit
16 = gentiaan blauw
27 = groengeel
Technische data
| Nominale spanning | 0,50 - 1,0 mm²: 300/500 V |
|---|---|
| Spanning | UL: 20 - 18 AWG: 600 V |
| Testspanning | 2000 V |
| Min. buigradius | 7,5 x d
Voor een enkele buiging: 5 x d |
| Temperatuurbereik | DIN VDE vaste toepassing: -40/+90 °C DIN VDE flexibele toepassing: -30/+90 °C UL: tot +75°C |
| Halogeenvrij | Volgens DIN VDE 0472 deel 815 + IEC 60754-1 |
| Brandprestaties | Geen vlamverspreiding volgens IEC 60332 + EN 60332 CAT. C-D. Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2 |
| Corrosiviteit van brandgassen | Volgens IEC 60754-2, EN 50267-2-2 + VDE 0482 deel 267-2-2 - Geen ontwikkeling van bijtende brandgassen |
| Rookdichtheid | Volgens IEC 61034 + EN 61034 |
| Flexibiliteit | Goed |
| Weerbestendigheid | Goed |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
0,50 - 1,0 mm²: 300/500 V
UL: 20 - 18 AWG: 600 V
2000 V
7,5 x d
Voor een enkele buiging:
5 x d
DIN VDE vaste toepassing: -40/+90 °C
DIN VDE flexibele toepassing: -30/+90 °C
UL: tot +75°C
Volgens DIN VDE 0472 deel 815 + IEC 60754-1
Geen vlamverspreiding volgens IEC 60332 + EN 60332 CAT. C-D. Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2
Volgens IEC 60754-2, EN 50267-2-2 + VDE 0482 deel 267-2-2 - Geen ontwikkeling van bijtende brandgassen
Volgens IEC 61034 + EN 61034
Goed
Goed
Volgens de RoHS-richtlijnen van de Europese Unie
