SD 90 C TP

Rupskabel, zeer flexibele PVC/PUR datakabel, Twisted Pair, met koperen afscherming

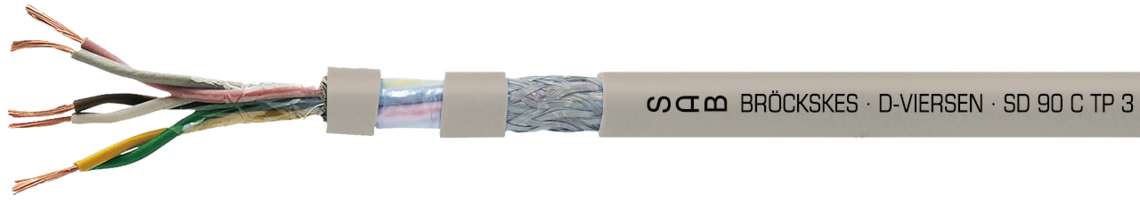

Voorbeeld markering voor SD 90 C TP (0771-0350): SAB BRÖCKSKES · D-VIERSEN · SD 90 C TP 3 x 2 x 0,5 mm² CE

Voorbeeld markering voor SD 90 C TP (0771-0350): SAB BRÖCKSKES · D-VIERSEN · SD 90 C TP 3 x 2 x 0,5 mm² CE

Toepassing

Twisted Pair rupskabel SD 90 C TP is een zeer flexibele PUR datakabel met koperen afscherming (vlechtwerk van vertind koper) ter bescherming tegen elektromagnetische interferentie, en goede chemische bestendigheid. Deze afgeschermde rupskabel met gekleurde aders is uitermate geschikt voor continu flexibele toepassingen. Verder heeft deze zeer flexibele datakabel, geschikt voor rupssystemen, een hele goede oliebestendigheid - TMPU volgens DIN VDE 0282 deel 10 + HD 22.10. De Twisted Pair datakabel SD 90 C TP wordt onder andere gebruikt in las- en snijsystemen.

Bijzondere eigenschappen

  • Afgeschermde rupskabel; vlechtwerk van vertind koper
  • Zeer goede EMC-eigenschappen
  • Verbeterde slijtvastheid
  • Hoge scheurweerstand
  • Goede chemische bestendigheid (zuurbestendig)

Opbouw

Ader

Blanke koperlitzen, extra fijndradig

Isolatie

PVC, TI2 volgens DIN VDE 0281 deel 1 + HD 21.1

Kleurcodering

Volgens DIN 47100

Samenslag

kernen samengeslagen tot paren, paren speciaal samengeslagen met non-woven tape over iedere laag

Omwikkeling

Non-woven tape

Afscherming

Vlechtwerk van vertind koper

Omwikkeling

Non-woven tape

Buitenmantel

TMPU volgens DIN VDE 0282 deel 10 + HD 22.10 met mat oppervlak

Kleur

Grijs (RAL 7032)

Ader

Blanke koperlitzen, extra fijndradig

Isolatie

PVC, TI2 volgens DIN VDE 0281 deel 1 + HD 21.1

Kleurcodering

Volgens DIN 47100

Samenslag

kernen samengeslagen tot paren, paren speciaal samengeslagen met non-woven tape over iedere laag

Omwikkeling

Non-woven tape

Afscherming

Vlechtwerk van vertind koper

Omwikkeling

Non-woven tape

Buitenmantel

TMPU volgens DIN VDE 0282 deel 10 + HD 22.10 met mat oppervlak

Kleur

Grijs (RAL 7032)

Technische data

Piek bedrijfsspanning

Max. 350 V volgens DIN VDE

Testspanning

1500 V volgens DIN VDE 0472 deel 509 ader/afscherming 1200 V

Min. buigradius

Continu flexibel: 7,5 x d

Stralingsweerstand

5 x 10^7 cJ/kg

Temperatuurbereik

Vaste toepassing: -30/+70°C

Flexibele toepassing: -5/+70°C

Oliebestendigheid

Heel goed - TMPU volgens DIN VDE 0282 deel 10 + HD 22.10

Chemische bestendigheid

Goed bestand tegen zuren, logen, oplosmiddelen, hydraulische vloeistoffen, etcetera.

Flexibiliteit

Heel goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

Max. 350 V volgens DIN VDE

Testspanning

1500 V volgens DIN VDE 0472 deel 509 ader/afscherming 1200 V

Min. buigradius

Continu flexibel: 7,5 x d

Stralingsweerstand

5 x 10^7 cJ/kg

Temperatuurbereik

Vaste toepassing: -30/+70°C

Flexibele toepassing: -5/+70°C

Oliebestendigheid

Heel goed - TMPU volgens DIN VDE 0282 deel 10 + HD 22.10

Chemische bestendigheid

Goed bestand tegen zuren, logen, oplosmiddelen, hydraulische vloeistoffen, etcetera.

Flexibiliteit

Heel goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
