CATLine CAT 7A BL

CAT 7A halogeenvrije ethernetkabel ABS en UL gekeurd, geschikt voor de scheepvaart

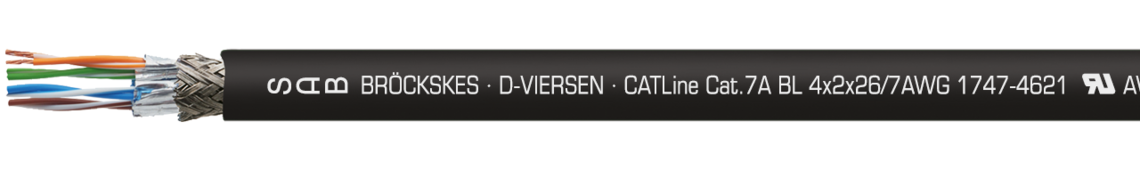

Voorbeeld markering voor CATLine CAT 7A BL (1747-4621): SAB BRÖCKSKES · D-VIERSEN · Cat.7A BL 4x2x26 AWG 1747-4421 UL AWM Style 21080 75°C 300V CE

Voorbeeld markering voor CATLine CAT 7A BL (1747-4621): SAB BRÖCKSKES · D-VIERSEN · Cat.7A BL 4x2x26 AWG 1747-4421 UL AWM Style 21080 75°C 300V CE

Toepassing

CAT 7A halogeenvrije ethernetkabel ABS en UL gekeurd, geschikt voor de scheepvaart. Speciaal ontwikkeld voor toepassingen in de maritieme sector. Opbouw: 4 x 2 x 24 AWG; 4 x 2 x 26 AWG

Bijzondere eigenschappen

  • ABS gekeurd
  • TR IEC 60092-370
  • Halogeenvrij
  • Vlamvertragend en zelfdovend
  • Geen brandverspreiding
  • UL gekeurd
  • EAC gekeurd

Opbouw

Opbouw

4 x 2 x 24 AWG

4 x 2 x 26 AWG

Ader

Blanke koperlitzen, fijndradig

Isolatie

Speciaal polymeer

Kleurcodering

Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Samenslag

Aders per paren samengeslagen, paren met folie afgeschermd, paren samengeslagen

Omwikkeling

Aluminiumfolie

Afscherming

Vlechtwerk van vertind koper

Buitenmantel

Speciaal SABIX®

Kleur

Zwart

Opbouw

4 x 2 x 24 AWG

4 x 2 x 26 AWG

Ader

Blanke koperlitzen, fijndradig

Isolatie

Speciaal polymeer

Kleurcodering

Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Samenslag

Aders per paren samengeslagen, paren met folie afgeschermd, paren samengeslagen

Omwikkeling

Aluminiumfolie

Afscherming

Vlechtwerk van vertind koper

Buitenmantel

Speciaal SABIX®

Kleur

Zwart

Technische data

Piek bedrijfsspanning

max. 90 V

Spanning UL

300 V

Testspanning

Ader/ader 2000 V

Ader/afscherming 2000 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing (7-dradig): 10 x d

Temperatuurbereik VDE

Vaste toepassing: -40°C / +70 °C

Flexibele toepassing: -30°C / +70 °C

UL: tot + 75°C

Halogeenvrij

Volgens IEC 60754-1 + VDE 0482-754-1

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2,

Geen brandverspreiding volgens IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,

UL Horizontal Flame Test FT2, UL AWM Style 21080

Corrossiviteit van brandgassen

IEC 60754-2 + VDE 0482-754-2 - Geen ontwikkeling van bijtende brandgassen

Rookdichtheid

Volgens IEC 61034 + VDE 0482-1034

Karakteristieke impedantie 100 Ω

100Ω ± 10Ω, voldoet aan de elektrische en transmissievereisten bij hoge frequentie gebaseerd op EN 50288-9-2 / CAT 7A

Flexibiliteit

Goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

max. 90 V

Spanning UL

300 V

Testspanning

Ader/ader 2000 V

Ader/afscherming 2000 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing (7-dradig): 10 x d

Temperatuurbereik VDE

Vaste toepassing: -40°C / +70 °C

Flexibele toepassing: -30°C / +70 °C

UL: tot + 75°C

Halogeenvrij

Volgens IEC 60754-1 + VDE 0482-754-1

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2,

Geen brandverspreiding volgens IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,

UL Horizontal Flame Test FT2, UL AWM Style 21080

Corrossiviteit van brandgassen

IEC 60754-2 + VDE 0482-754-2 - Geen ontwikkeling van bijtende brandgassen

Rookdichtheid

Volgens IEC 61034 + VDE 0482-1034

Karakteristieke impedantie 100 Ω

100Ω ± 10Ω, voldoet aan de elektrische en transmissievereisten bij hoge frequentie gebaseerd op EN 50288-9-2 / CAT 7A

Flexibiliteit

Goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
