S 86

Flexibele stuurstroomkabel met zwarte genummerde aders

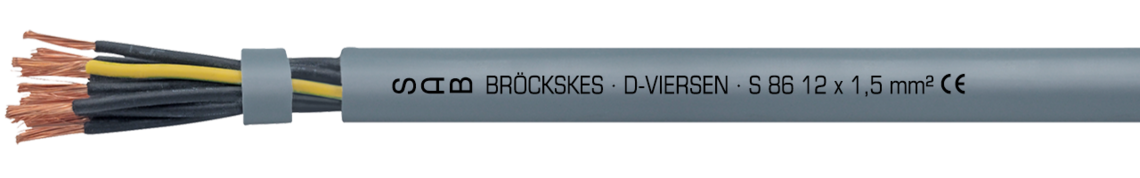

Voorbeeld markering voor S 86 (3772-1215): SAB BRÖCKSKES · D-VIERSEN · S 86 12 x 1,5 mm 2 CE

Voorbeeld markering voor S 86 (3772-1215): SAB BRÖCKSKES · D-VIERSEN · S 86 12 x 1,5 mm 2 CE

Toepassing

PVC stuurstroomkabel S 86 is flexibel, heeft zwarte genummerde aders en een kleine buigradius. Deze PVC rupskabel wordt toegepast in productielijnen en automatiseringssystemen, Naar de bijzonder goede flexibiliteit heeft deze kabel een versterkte buitenmantel.

Bijzondere eigenschappen

  • Hoogflexibel: zeer goede flexibiliteit
  • Kleine buigradius
  • Versterkte buitenmantel

Verdere informatie

  • Ook als hybridekabel leverbaar
    • 3G1,0 + 16 x 0,34 mm²
      3G1,0 + 08 x 0,34 mm²
      1G0,5 + 04 x 0,34 mm²
  • Piek bedrijfsspanning data-aders: max. 50 V

Opbouw

Ader

Blanke koperlitzen volgens IEC 60228, EN 60228, VDE 0295, klasse 6

Isolatie

PVC, TI2 volgens DIN VDE 0281 deel 1 + HD 21.1

Kleurcodering

Zwarte aders met opeenvolgende nummers volgens EN 50334; groengele aardedraad vanaf 3 aders

Samenslag

Speciaal aangepaste lagen met non-woven tape over iedere laag

Buitenmantel

PVC, TM2 volgens DIN VDE 0281 deel 1 + HD 21.1, versterkte wanddikte

Kleur

Grijs (RAL 7000)

Ader

Blanke koperlitzen volgens IEC 60228, EN 60228, VDE 0295, klasse 6

Isolatie

PVC, TI2 volgens DIN VDE 0281 deel 1 + HD 21.1

Kleurcodering

Zwarte aders met opeenvolgende nummers volgens EN 50334; groengele aardedraad vanaf 3 aders

Samenslag

Speciaal aangepaste lagen met non-woven tape over iedere laag

Buitenmantel

PVC, TM2 volgens DIN VDE 0281 deel 1 + HD 21.1, versterkte wanddikte

Kleur

Grijs (RAL 7000)

Technische data

Nominale spanning

Uo/U 300/500 V

Testspanning

3000 V volgens DIN VDE 0281 deel 2 + HD 21.2

Min. buigradius

Continu flexibel: 7,5 x d

Stralingsweerstand

8 x 10^7 cJ/kg

Temperatuurbereik

Vaste toepassing: -40/+70°C

flexibele toepassing: +5/+70°C

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2

Oliebestendigheid

Volgens onze interne standaarden zie pagina 13

Chemische bestendigheid

Zie pagina 9

Flexibiliteit

Heel goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Nominale spanning

Uo/U 300/500 V

Testspanning

3000 V volgens DIN VDE 0281 deel 2 + HD 21.2

Min. buigradius

Continu flexibel: 7,5 x d

Stralingsweerstand

8 x 10^7 cJ/kg

Temperatuurbereik

Vaste toepassing: -40/+70°C

flexibele toepassing: +5/+70°C

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2

Oliebestendigheid

Volgens onze interne standaarden zie pagina 13

Chemische bestendigheid

Zie pagina 9

Flexibiliteit

Heel goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
