SABclean CATLine CAT 5e S
Industriele Ethernet CAT 5e Cleanroom kabel voor kabelrupssystemen

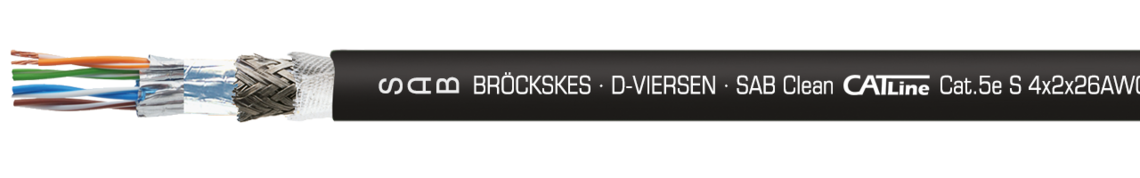

Voorbeeld markerign SABclean CATLine CAT 5e S: SAB BRÖCKSKES · D-VIERSEN · SABclean CATLine Cat.5e S 4x2x26AWG 1577-9001 UL AWM Style 20549 80°C 300V CE RoHS
Toepassing
Hochflexible, schleppkettentaugliche Industrial Ethernet Leitung CAT 5e für Reinraum-Anwendungen. Diese Schleppkettenleitung weist einen kleinen Biegeradius von 10 x d (frei bewegt) und 15 x d (dauerflexibel) auf. Die CAT 5e Leitung ist ölbeständig nach UL 758 und ist weist ein gutes Brennverhalten auf (flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 UL Horizontal Flame Test FT2).
Verdere informatie
Cleanroom Klassifizierung
DIN EN ISO 14644-1 Luftreinheitsklasse 1
Auch als konfektionierte Leitung z.B. mit M12 / RJ45 Stecker möglich!

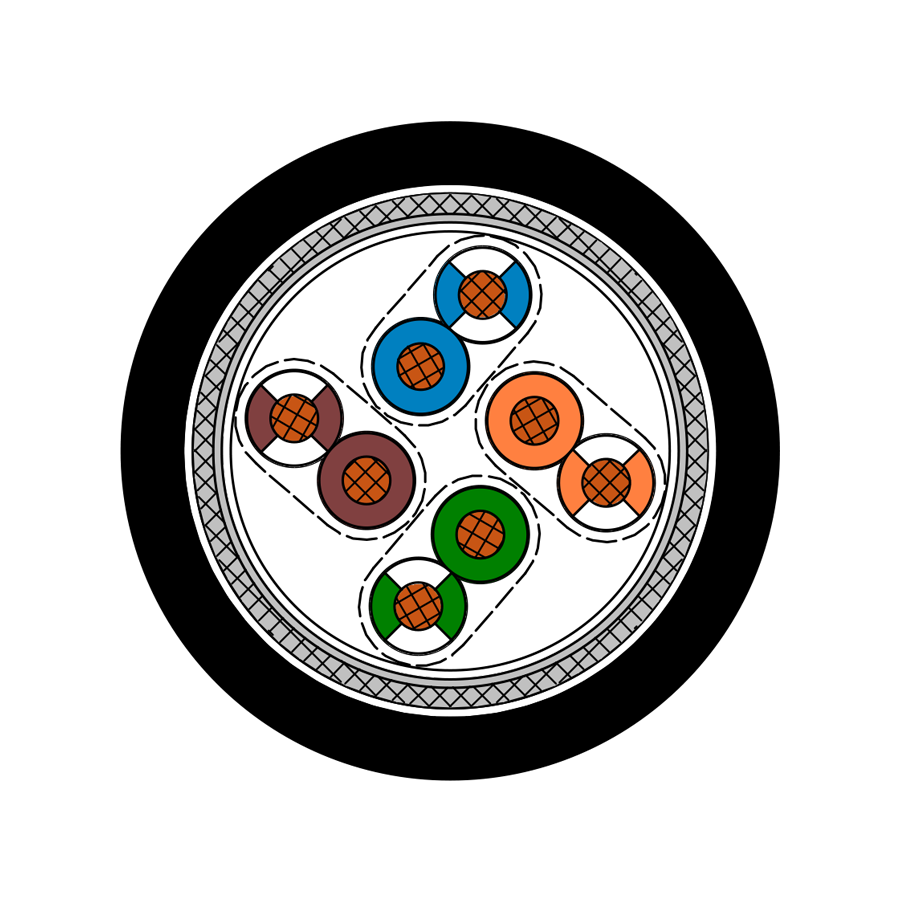

Opbouw
| Abmessung | 4 x 2 x 26 AWG |
|---|---|
| Leiter | blanke Cu-Litze, feindrähtig |
| Aderisolierung | Spezial-Polymer |
| Adernkennzeichnung | weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun |
| Verseilung | Adern paarig verseilt, Paare gemeinsam |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Außenmantel | TPE |
| Mantelfarbe | schwarz (RAL 9005) |
4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial-Polymer
weiß-blau/blau, weiß-orange/orange, weiß-grün/grün, weiß-braun/braun
Adern paarig verseilt, Paare gemeinsam
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Vlies
TPE
schwarz (RAL 9005)
Technische data
| Artikelnummer | 1577-9001 |
|---|---|
| Betriebsspitzenspannung | max. 90 V |
| Spannung UL | 300 V |
| Prüfspannung | Ader/Ader 2000 V Ader/Schirm 2000 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 15 x d |
| Temperaturbereich | UL: bis +80 °C nicht bewegt: -40/+70 °C bewegt: -40/+70 °C |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Flammtest | UL Horizontal Flame Test FT2 |
| Wellenwiderstand | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2 / CAT 5 |
| Ölbeständigkeit | sehr gut - Oil 60 °C nach UL 758 |
| Flexibilität | sehr gut |
| Luftreinheitsklasse 1 | nach DIN EN ISO 14644-1 |
| UL Style | 20549 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
1577-9001
max. 90 V
300 V
Ader/Ader 2000 V
Ader/Schirm 2000 V
fest verlegt: 5 x d
frei beweglich: 10 x d
dauerflexibel: 15 x d
UL: bis +80 °C
nicht bewegt: -40/+70 °C
bewegt: -40/+70 °C
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
UL Horizontal Flame Test FT2
100Ω ± 10Ω,
erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2 / CAT 5
sehr gut - Oil 60 °C nach UL 758
sehr gut
nach DIN EN ISO 14644-1
20549
gemäß RoHS-Richtlinie der Europäischen Union
