SABclean SD 787 C TP

dauerflexible Datenleitung, paarverseilt mit Cu-Gesamtabschirmung

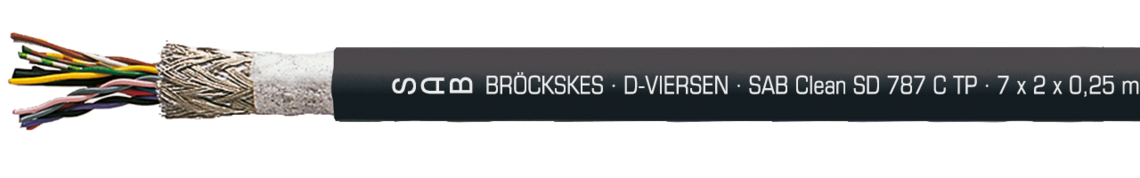

Aufdruck-Beispiel für SABclean SD 787 C TP 37810725: SAB BRÖCKSKES · D-VIERSEN · SAB Clean SD 787 C TP · 7 x 2 x 0,25mm² CE RoHS und laufende Metermarkierung

Aufdruck-Beispiel für SABclean SD 787 C TP 37810725: SAB BRÖCKSKES · D-VIERSEN · SAB Clean SD 787 C TP · 7 x 2 x 0,25mm² CE RoHS und laufende Metermarkierung

Toepassing

Paarverseilte Steuerleitung mit Cu-Gesamtabschirmung und hohe Abriebfestigkeit. Diese Leitung weist eine geringe Beeinflussung benachbarter Leitungskreise auf.

Bijzondere eigenschappen

  • kälteflexibel
  • hohe Abriebfestigkeit
  • geringer Außendurchmesser
  • ölbeständig
  • gute EMV-Eigenschaften

Verdere informatie

Cleanroom Klassifizierung
DIN EN ISO 14644-1 Luftreinheitsklasse 1

Opbouw

Leiter

verzinnte Cu-Litze, feinstdrähtig, in Anlehnung an DIN VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

in Anlehnung an DIN 47100

Verseilung

Adern paarig mit einer speziell abgestimmten Lagenverseilung

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

TPE

Mantelfarbe

schwarz (RAL 9005)

Leiter

verzinnte Cu-Litze, feinstdrähtig, in Anlehnung an DIN VDE 0812

Isolierhülle

TPE

Aderkennzeichnung

in Anlehnung an DIN 47100

Verseilung

Adern paarig mit einer speziell abgestimmten Lagenverseilung

Bewicklung

Vlies

Abschirmung

Geflecht aus verzinnten Cu-Runddrähten

Bewicklung

Vlies

Mantelmaterial

TPE

Mantelfarbe

schwarz (RAL 9005)

Technische data

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

7,5 x d

Temperaturbereich

nicht bewegt: -40°C / +80°C

bewegt: -30°C / +80°C

Ölbeständigkeit

sehr gut - Oil 60°C nach UL 758

Luftreinheitsklasse 1

nach DIN EN ISO 14644-1

Schadstofffrei

gemäß RoHS-Richtlinie der Europäische Union

Betriebsspitzenspannung

max. 350 V

Prüfspannung

Ader/Ader 1500 V

Ader/Schirm 1200 V

Mindestbiegeradius

7,5 x d

Temperaturbereich

nicht bewegt: -40°C / +80°C

bewegt: -30°C / +80°C

Ölbeständigkeit

sehr gut - Oil 60°C nach UL 758

Luftreinheitsklasse 1

nach DIN EN ISO 14644-1

Schadstofffrei

gemäß RoHS-Richtlinie der Europäische Union
