SABclean SD 780 C
dauerflexible Datenleitung mit Cu-Gesamtabschirmung

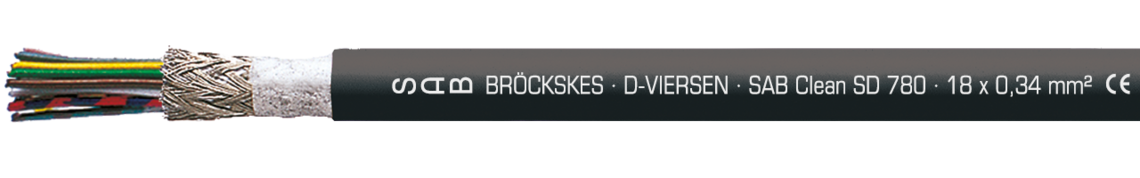

Aufdruck-Beispiel für SABclean SD 780 C 37801803: SAB BRÖCKSKES · D-VIERSEN · SAB Clean SD 780 · 18 x 0,34 mm² CE RoHS und laufende Metermarkierung
Toepassing
Dauerflexible Datenleitung mit geringem Außendurchmesser. Diese Leitung ist ölbeständig und kälteflexibel. Durch die Cu-Gesamtabschirmung besitzt die Leitung gute EMV-Eigenschaften.
Bijzondere eigenschappen
- kälteflexibel
- hohe Abriebfestigkeit
- geringer Außendurchmesser
- ölbeständigkeit
- gute EMV-Eigenschaften
Verdere informatie
Cleanroom Klassifizierung
DIN EN ISO 14644-1 Luftreinheitsklasse 1
Opbouw
Leiter | blanke Cu-Litze, feinstdrähtig |
---|---|
Isolierhülle | TPE |
Aderkennzeichnung | in Anlehnung an DIN 47100 |
Verseilung | speziell abgestimmte Lagenverseilung |
Bewicklung | Vlies |
Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
Bewicklung | Vlies |
Mantelmaterial | TPE |
Mantelfarbe | schwarz (RAL 9005) |
blanke Cu-Litze, feinstdrähtig
TPE
in Anlehnung an DIN 47100
speziell abgestimmte Lagenverseilung
Vlies
Geflecht aus verzinnten Cu-Runddrähten
Vlies
TPE
schwarz (RAL 9005)
Technische data
Betriebsspitzenspannung | max. 350 V |
---|---|
Prüfspannung | Ader/Ader 1500 V Ader/Schirm 1200 V |
Mindestbiegeradius | 7,5 x d |
Temperaturbereich | nicht bewegt: -40°C / +80°C bewegt: -30°C / +80°C |
Ölbeständigkeit | sehr gut - Oil 60°C nach UL 758 |
Luftreinheitsklasse 1 | nach DIN EN ISO 14644-1 |
Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V
Ader/Ader 1500 V
Ader/Schirm 1200 V
7,5 x d
nicht bewegt: -40°C / +80°C
bewegt: -30°C / +80°C
sehr gut - Oil 60°C nach UL 758
nach DIN EN ISO 14644-1
gemäß RoHS-Richtlinie der Europäischen Union
