CATLine CAT 7A R flex
Halogeenvrije CAT 7A industriële ethernet kabel, continu flexibel toepasbaar in treinen en spoorwegindustrie, volgens EN 45545

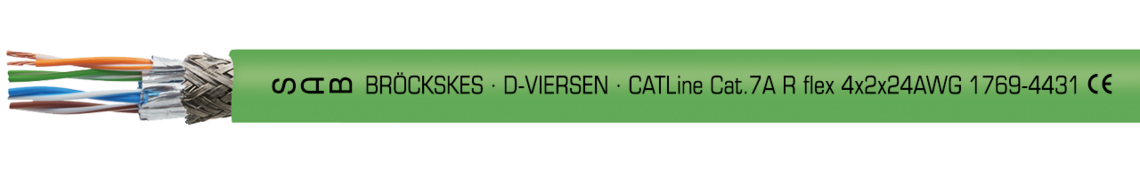

Voorbeeld markering: SAB BRÖCKSKES · D-VIERSEN · CATLINE Cat.7 A R flex 4x2x24AWG 1769-4431 CE
Toepassing
Flexibele CAT 7 / 7A industriële ethernet kabel, speciaal ontwikkeld voor zeer flexibele en beschermde toepassingen in railvoertuigen.
Bijzondere eigenschappen
- Hoogflexibel; continu flexibel toepasbaar
- Halogeenvrij
- Geen brandverspreiding
- Vlamvertragend en zelfdovend
- Bestand tegen olie en brandstof
- Bestand tegen zuur- en alkali
- Voldoet aan de brandveiligheidseisen R15 (EL1A) en R16 (EL1B) volgens EN 45545-2 voor gevarenniveaus HL1-3
Verdere informatie
- Kabelassemblage mogelijk; ook als geconfectioneerde kabel met bijvoorbeeld M12 / RJ45 stekkers
Opbouw
| Opbouw | 4 x 2 x 24 AWG / 4 x 2 x 26 AWG |
|---|---|
| Ader | Blanke koperlitzen, fijndradig |
| Isolatie | speciaal SABIX® |
| Kleurcodering | Wit-blauw/blauw, wit-oranje/oranje Wit-groen/groen, wit-bruin/bruin |
| Samenslag | Aders per paar samengeslagen met aluminium folie, paren samengeslagen |
| Afscherming | Vlechtwerk van vertind koper |
| Buitenmantel | Speciaal SABIX® |
| Kleur | Groen (vergelijkbaar met RAL 6018) |
4 x 2 x 24 AWG / 4 x 2 x 26 AWG
Blanke koperlitzen, fijndradig
speciaal SABIX®
Wit-blauw/blauw, wit-oranje/oranje
Wit-groen/groen, wit-bruin/bruin
Aders per paar samengeslagen met aluminium folie, paren samengeslagen
Vlechtwerk van vertind koper
Speciaal SABIX®
Groen (vergelijkbaar met RAL 6018)
Technische data
| Piek bedrijfsspanning | max. 90 V |
|---|---|
| Testspanning | Ader/ader 1500 V Ader/afscherming 1200 V |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 12 x d Continu flexibele toepassing: 15 x d |
| Temperatuurbereik VDE | Niet bewegend: -50°C / +90°C Bewegend: -40°C / +90°C |
| Halogeenvrij | Volgens EN 50306-1 + EN 50264-1. Ontwikkeling van HCI ≤ 0,5% volgens IEC 60754-1. pH-waarde is ≥ 4,3 volgens IEC 60754-2. Geleidbaarheid is ≤ 10,0 µS/mm volgens IEC 60754-2. Fluorgehalte ≤ 0,1% volgens IEC 60684-2 |
| Brandprestaties | keine Brandweiterleitung |
| Rookdichtheid | Volgens IEC 61034 + VDE 0482-1034 |
| Toxiciteit | Volgens EN 50305 + VDE 0260-305 |
| Karakteristieke impedantie | 100Ω ± 10Ω volgens EN 50288-9-2 / CAT 7A |
| Flexibiliteit | Zeer goed |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 90 V
Ader/ader 1500 V
Ader/afscherming 1200 V
Vaste toepassing: 5 x d
Flexibele toepassing: 12 x d
Continu flexibele toepassing: 15 x d
Niet bewegend: -50°C / +90°C
Bewegend: -40°C / +90°C
Volgens EN 50306-1 + EN 50264-1.
Ontwikkeling van HCI ≤ 0,5% volgens IEC 60754-1.
pH-waarde is ≥ 4,3 volgens IEC 60754-2.
Geleidbaarheid is ≤ 10,0 µS/mm volgens IEC 60754-2.
Fluorgehalte ≤ 0,1% volgens IEC 60684-2
keine Brandweiterleitung
nach IEC 60332-3-24 + VDE 0482-332-3-24
bzw. IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2.
Volgens IEC 61034 + VDE 0482-1034
Volgens EN 50305 + VDE 0260-305
100Ω ± 10Ω volgens EN 50288-9-2 / CAT 7A
Zeer goed
Volgens de RoHS-richtlijnen van de Europese Unie
