USB 3.0 RT
Continu flexibele USB 3.0 kabel met UL keur, geschikt voor robots

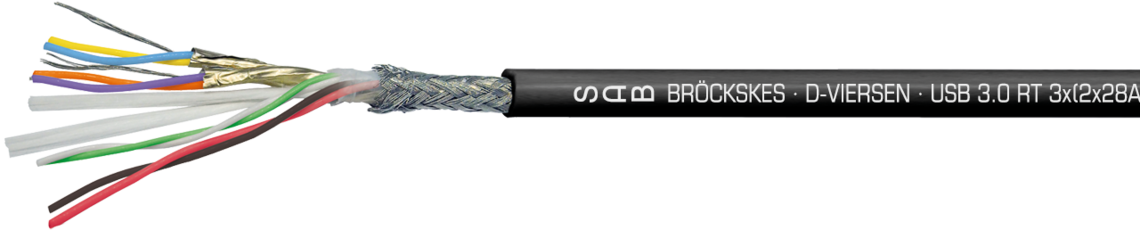

Voorbeeld markering voor USB 3.0 RT (0604-3098): SAB BRÖCKSKES · D-VIERSEN · USB 3.0 RT 3x(2x28AWG)ST+2x26AWG 0604-3098 UL AWM Style 20549 300V 80° CE
Toepassing
De voor robots geschikte USB 3.0 RT kabel is UL-gekeurd en is uitermate geschikt voor continu flexibele toepassingen (zoals in robots). Naast een afscherming van een vlechtwerk van vertind koper is de kabel voorzien van een vlies en een PUR-mantel.
Bijzondere eigenschappen
- UL-gekeurd
- Robotkabel; geschikt voor robots
- Vlamvertragend en zelfdovend
- Zeer goed bestand tegen olie
- Transmissielengtes tot 3 meter (>3 meter op aanvraag mogelijk)
- Uitstekende overdrachtseigenschappen
Verdere informatie
- Transmissielengtes tot 3 meter; >3 meter op aanvraag mogelijk
- Kabelassemblage mogelijk; ook als geassembleerde kabel met bijvoorbeeld USB type A en type B stekkers
Opbouw
| Ader | Verzilverde en vertinde koperlitzen |
|---|---|
| Isolatie | Speciaal polymeer |
| Kleurcodering | Geel, blauw + oranje, violett (USB 3.0), groen, wit (USB 2.0), rood, zwart (stroomdraad) |
| Samenslag | Per paar samengeslagen en dataparen afgeschermd, alle elementen samengeslagen |
| Omwikkeling | Mesh lint en vlies |
| Afscherming | Vlechtwerk van vertind koper |
| Omwikkeling | Vlies |
| Buitenmantel | PUR |
| Kleur | Zwart (vergelijkbaar met RAL 9005) |
Verzilverde en vertinde koperlitzen
Speciaal polymeer
Geel, blauw + oranje, violett (USB 3.0), groen, wit (USB 2.0), rood, zwart (stroomdraad)
Per paar samengeslagen en dataparen afgeschermd, alle elementen samengeslagen
Mesh lint en vlies
Vlechtwerk van vertind koper
Vlies
PUR
Zwart (vergelijkbaar met RAL 9005)
Technische data
| Piek bedrijfsspanning | max. 350 V |
|---|---|
| Spanning UL | 300 V |
| Testspanning | Ader/ader 2000 V · Ader/afscherming 2000 V |
| Min. buigradius | Vaste toepassing: 5 x d Vrij bewegend: 10 x d Continu flexibel: 15 x d |
| Torsiehoek | Tot ± 360°/m |
| Temperatuurbereik VDE | UL: tot +80°C Niet bewegend: -50°C / +90 °C Bewegend: -40°C / +90 °C |
| Brandprestaties | Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2 |
| Oliebestendigheid | Zeer goed, TMPU volgens EN 50363-10-2 |
| UL | 20549 |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 350 V
300 V
Ader/ader 2000 V · Ader/afscherming 2000 V
Vaste toepassing: 5 x d
Vrij bewegend: 10 x d
Continu flexibel: 15 x d
Tot ± 360°/m
UL: tot +80°C
Niet bewegend: -50°C / +90 °C
Bewegend: -40°C / +90 °C
Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2
Zeer goed, TMPU volgens EN 50363-10-2
20549
Volgens de RoHS-richtlijnen van de Europese Unie
