USB 2.0 RT UL/CSA
Zeer flexibele USB 2.0 kabel met UL/CSA keur, geschikt voor robots
Voorbeeld markering: SAB BRÖCKSKES · D-VIERSEN · USB 2.0 kabel met UL/CSA · (2 x 0,22 mm²) ST + 2 x 0,5 mm² CE
Toepassing
Deze USB 2.0 robotkabel is afgeschermd met een vlechtwerk van vertind koper, kan continu flexibel worden ingezet en is uitgerust met UL/CSA keur. Deze USB 2.0 kabel kan worden toegepast daar waar hoogfrequente datatransmissie vereist is.
Bijzondere eigenschappen
- UL/CSA gekeurd
- Robotkabel; geschikt voor robots
- Zeer goed bestand tegen oliën
- Tranmissielengte tot 10 meter
- Uitstekende overdrachtseigenschappen
Verdere informatie

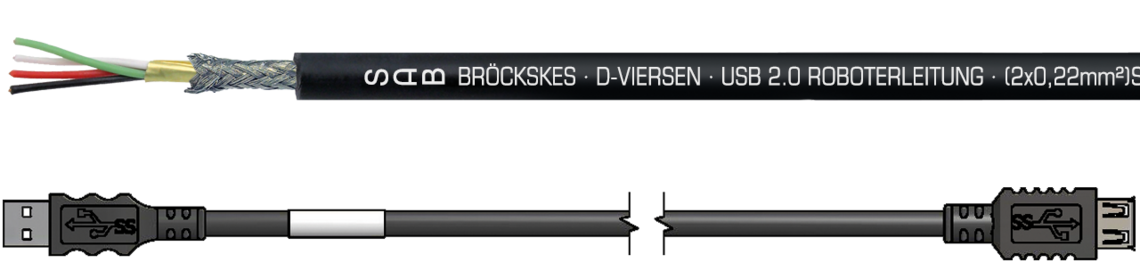

- Kabelassemblage mogelijk; ook als geassembleerde kabel met USB type A en type B stekkers
Opbouw
| Opbouw | (2 x 0,22 mm²) ST + 2 x 0,5 mm² |
|---|---|
| Ader | Blanke koperlitzen (0,50 mm²) Verzilverde litzen (0,22 mm²) |
| Isolatie | SABIX® |
| Kleurcodering | Zwart, rood (0,50 mm²), wit, groen (0,22 mm²) |
| Samenslag | 2 x 0,22 mm² samengeslagen met 0,5 mm² in aluminium folie |
| Omwikkeling | PTFE |
| Afscherming | Omwikkeling met vertinde koperdraden |
| Omwikkeling | Non-woven tape |
| Buitenmantel | PUR |
| Kleur | Zwart (RAL 9005) |
(2 x 0,22 mm²) ST + 2 x 0,5 mm²
Blanke koperlitzen (0,50 mm²)
Verzilverde litzen (0,22 mm²)
SABIX®
Zwart, rood (0,50 mm²), wit, groen (0,22 mm²)
2 x 0,22 mm² samengeslagen met 0,5 mm² in aluminium folie
PTFE
Omwikkeling met vertinde koperdraden
Non-woven tape
PUR
Zwart (RAL 9005)
Technische data
| Piek bedrijfsspanning | Max. 350 V |
|---|---|
| Spanning UL/CSA | 300 V |
| Testspanning | Ader/ader 2000 V Ader/Afscherming 2000 V |
| Temperatuurbereik | Vaste toepassing: -30/+70 °C Flexibele toepassing: -5/+70°C UL/CSA: up to + 80°C |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 7,5 x d Zeer flexibele toepassing: 10 x d Torsiehoek: tot +/- 180°/m |
| Oliebestendigheid | TMPU volgens DIN VDE 0282 deel 10 + HD 22.10 |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
Max. 350 V
300 V
Ader/ader 2000 V
Ader/Afscherming 2000 V
Vaste toepassing: -30/+70 °C
Flexibele toepassing: -5/+70°C
UL/CSA: up to + 80°C
Vaste toepassing: 5 x d
Flexibele toepassing: 7,5 x d
Zeer flexibele toepassing: 10 x d
Torsiehoek: tot +/- 180°/m
TMPU volgens DIN VDE 0282 deel 10 + HD 22.10
Volgens de RoHS-richtlijnen van de Europese Unie
