CATLine CAT 7A DR

PUR CAT 7A trommelbare Gigabit industriële ethernet kabel

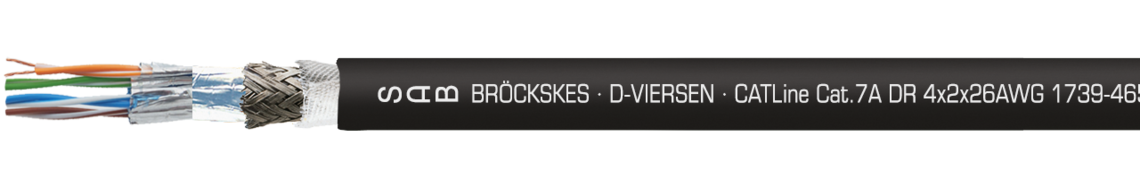

Voorbeeld markering voor CATLine CAT 6A DR: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat. 7A DR 4x2x26AWG 1739-4651 CE

Voorbeeld markering voor CATLine CAT 6A DR: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat. 7A DR 4x2x26AWG 1739-4651 CE

Toepassing

CAT 7A Gigabit industriële ethernet kabel voor trommelbare toepassingen. De trommelbare CAT 7A kabel met kleine buigradius is voor verschillende doeleinden ontwikkeld, waarbij grote hoeveelheden data overgedragen moet worden. Bijvoorbeeld in de theatertechniek, signaaloverdracht van mobiele rekreinigingssystemen of hoogbouwmagazijntechniek.

Bijzondere eigenschappen

  • Kleine buigradius
  • Bestand tegen olie
  • Bestand tegen weersinvloeden
  • Halogeenvrij

Verdere informatie

  • Kabelassemblage mogelijk

Opbouw

Ader

Blanke koperlitzen, fijndradig

Isolatie

Speciaal polymeer

Kleurcodering

Wit-blauw/blauw, wit-oranje/oranje, wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Samenslag

Aders per paar samengeslagen, paren afgeschermd met folie, paren samengeslagen

Afscherming

Gealuminiseerde non-woven tape

Omwikkeling

Non-woven tape

Buitenmantel

PUR / ondersteunend vlechtwerk / PUR

Kleur

Zwart (RAL 9005)

Ader

Blanke koperlitzen, fijndradig

Isolatie

Speciaal polymeer

Kleurcodering

Wit-blauw/blauw, wit-oranje/oranje, wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Samenslag

Aders per paar samengeslagen, paren afgeschermd met folie, paren samengeslagen

Afscherming

Gealuminiseerde non-woven tape

Omwikkeling

Non-woven tape

Buitenmantel

PUR / ondersteunend vlechtwerk / PUR

Kleur

Zwart (RAL 9005)

Technische data

Piek bedrijfsspanning

max. 90 V

Testspanning

Ader/ader 750 V

Ader/afscherming 750 V

Min. buigradius

Vaste verlegging (vaste toepassing): 5 x d

Bij herhaalde winkelprocessen (flexibele toepassing): 10 x d

Beweging over katrollen (continu flexibele toepassing): 12 x d

Temperatuurbereik VDE

Niet bewegend: -50°C/+90°C

Bewegend: -40°C/+90°C

Halogeenvrij

Volgens IEC 60754-1 + VDE 0482-754-1

Oliebestendigheid

TMPU volgens EN 50363-10-2 + VDE 0207-363-10-2

Karakteristieke impedantie (100 MHz)

100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-9-2 / CAT 7A

Weersbestendigheid

Zeer goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

max. 90 V

Testspanning

Ader/ader 750 V

Ader/afscherming 750 V

Min. buigradius

Vaste verlegging (vaste toepassing): 5 x d

Bij herhaalde winkelprocessen (flexibele toepassing): 10 x d

Beweging over katrollen (continu flexibele toepassing): 12 x d

Temperatuurbereik VDE

Niet bewegend: -50°C/+90°C

Bewegend: -40°C/+90°C

Halogeenvrij

Volgens IEC 60754-1 + VDE 0482-754-1

Oliebestendigheid

TMPU volgens EN 50363-10-2 + VDE 0207-363-10-2

Karakteristieke impedantie (100 MHz)

100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-9-2 / CAT 7A

Weersbestendigheid

Zeer goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
