SABIX® IBL 600

Halogeenvrije Interbus-Loop kabel

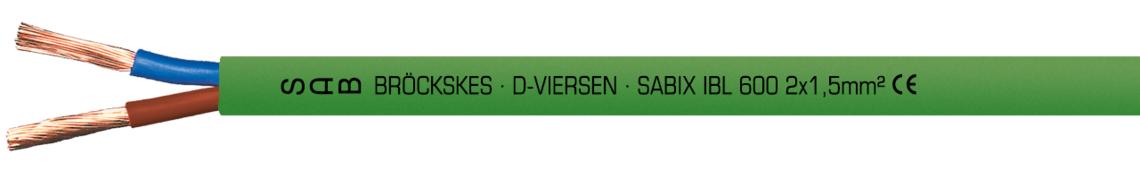

Voorbeeld markering voor SABIX® IBL 600 (5600-2853): SAB BRÖCKSKES · D-VIERSEN · SABIX IBL 600 2 x 1,5 mm² CE

Datablad van SABIX® IBL 600 downloaden

Vragen over onze producten?

Toepassing

SABIX® IBL 600 is een halogeenvrije Interbus-Loop kabel met een karakteristieke impedantie bij 0,25 MHz - 10 MHz voor twee-aderige kabels 75 Ω +/- 15%. De SABIX® IBL 600 wordt toegepast als datatransmissie kabel voor sensoren en actoren (drie-aderig). Deze kabel is ook geschikt voor Interbus Loop 2.

Bijzondere eigenschappen

Halogeenvrij
Zeer goed bestand tegen olie
Bestand tegen extreme weersinvloeden
Ook geschikt voor Interbus Loop 2

Opbouw

Ader	Blanke koperlitzen volgens IEC 60228, EN 60228, VDE 0295, klasse 5
Isolatie	SABIX®
Kleurcodering	Kleurcodering volgens HD 308 (VDE 0293 deel 308); Groengele aardedraad vanaf 3 aders
Samenslag	In lagen
Buitenmantel	SABIX®
Kleur	Roodlila (RAL 4001)

Ader

Blanke koperlitzen volgens IEC 60228, EN 60228, VDE 0295, klasse 5

Isolatie

SABIX®

Kleurcodering

Kleurcodering volgens HD 308 (VDE 0293 deel 308);

Groengele aardedraad vanaf 3 aders

Samenslag

In lagen

Buitenmantel

SABIX®

Kleur

Roodlila (RAL 4001)

Technische data

Piek bedrijfsspanning	max. 350 V
Testspanning	1000 V
Min. buigradius	15 x d
Karakteristieke impedantie	bij 250 MHz - 10 MHz: voor twee-aderige kabels 75Ω +/- 15%
Afwezigheid van schadelijke stoffen	Volgens de RoHS-richtlijnen van de Europese Unie
Temperatuurbereik	Vaste toepassing: -50/+90°C Flexibele toepassing: -40/+90°C
Stralingsweerstand	5 x 10^6 cJ/kg
Halogeenvrij	Volgens DIN VDE 0472 deel 815 + IEC 60754-1
Corrosiviteit van brandgassen	Volgens IEC 60754-2 & EN 50267-2-2 + VDE 0482 deel 267-2-2 - Geen ontwikkeling van bijtende gassen
Oliebestendigheid	Heel goed - TM5 volgens DIN VDE 0281 deel 1
Flexibiliteit	Heel goed
Toepassing in kabelrupssystemen	Niet aanbevolen
Weersbestendigheid	Goed

Piek bedrijfsspanning

max. 350 V

Testspanning

1000 V

Min. buigradius

15 x d

Karakteristieke impedantie

bij 250 MHz - 10 MHz: voor twee-aderige kabels 75Ω +/- 15%

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Temperatuurbereik

Vaste toepassing: -50/+90°C

Flexibele toepassing: -40/+90°C

Stralingsweerstand

5 x 10^6 cJ/kg

Halogeenvrij

Volgens DIN VDE 0472 deel 815 + IEC 60754-1

Corrosiviteit van brandgassen

Volgens IEC 60754-2 & EN 50267-2-2 + VDE 0482 deel 267-2-2

- Geen ontwikkeling van bijtende gassen

Oliebestendigheid

Heel goed - TM5 volgens DIN VDE 0281 deel 1

Flexibiliteit

Heel goed

Toepassing in kabelrupssystemen

Niet aanbevolen

Weersbestendigheid

Goed
