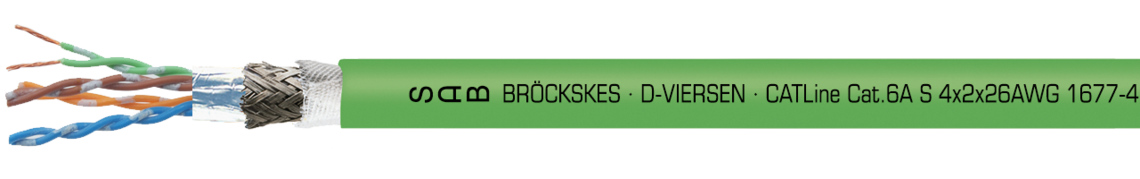

CATLine CAT 6A S

PUR CAT 6A Gigabit industriële ethernet kabel, continu flexibel toepasbaar in rupssystemen, met UL/CSA keur

Voorbeeld markering voor CATLine CAT 6A S (1677-4631): SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A S 4x2x26AWG 1677-4631 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE

Voorbeeld markering voor CATLine CAT 6A S (1677-4631): SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A S 4x2x26AWG 1677-4631 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE

Toepassing

Bijzondere eigenschappen

  • EAC-gekeurd
  • Hoogflexibel
  • Continu flexibel toepasbaar als rupskabel in rupssystemen
  • UL/CSA-gekeurd

Opbouw

Opbouw

4 x 2 x 26 AWG

Ader

Blanke koperlitzen, fijndradig

Isolatie

Speciaal polymeer

Kleurcodering

Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Omwikkeling

Aders per paren samengeslagen, paren samengeslagen

Omwikkeling

Non-woven tape

Afscherming

Aluminium folie

Omwikkeling

Non-woven tape

Buitenmantel

PUR

Kleur

Groen (vergelijkbaar met RAL 6018)

Opbouw

4 x 2 x 26 AWG

Ader

Blanke koperlitzen, fijndradig

Isolatie

Speciaal polymeer

Kleurcodering

Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin

Omwikkeling

Aders per paren samengeslagen, paren samengeslagen

Omwikkeling

Non-woven tape

Afscherming

Aluminium folie

Omwikkeling

Non-woven tape

Buitenmantel

PUR

Kleur

Groen (vergelijkbaar met RAL 6018)

Technische data

Piek bedrijfsspanning

max. 90 V

Spanning UL/CSA

300 V

Testspanning

Ader/ader: 2000 V

Ader/afscherming: 2000 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 10 x d

Continu flexibele toepassing: 15 x d

Temperatuurbereik

VDE niet bewegend: -40°C/+70°C

VDE bewegend: -40°C/+70°C

UL/CSA: tot + 80°C

Halogeenvrij

Volgens IEC 60754-1 + VDE 0482-754-1

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2

UL Horizontal Flame Test FT2

Oliebestendigheid

TMPU volgens EN 50363-10-2 + VDE 0207-363-10-2

Karakteristieke impedantie (100 MHz)

100Ω ± 10Ω, vervult die elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-10-2 / CAT 6A

Flexibiliteit

Zeer goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

max. 90 V

Spanning UL/CSA

300 V

Testspanning

Ader/ader: 2000 V

Ader/afscherming: 2000 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 10 x d

Continu flexibele toepassing: 15 x d

Temperatuurbereik

VDE niet bewegend: -40°C/+70°C

VDE bewegend: -40°C/+70°C

UL/CSA: tot + 80°C

Halogeenvrij

Volgens IEC 60754-1 + VDE 0482-754-1

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2

UL Horizontal Flame Test FT2

Oliebestendigheid

TMPU volgens EN 50363-10-2 + VDE 0207-363-10-2

Karakteristieke impedantie (100 MHz)

100Ω ± 10Ω, vervult die elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-10-2 / CAT 6A

Flexibiliteit

Zeer goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
