CATLine CAT 6A HT

Hittebestendige CAT 6A Gigabit industriële ethernet kabel met UL-keur

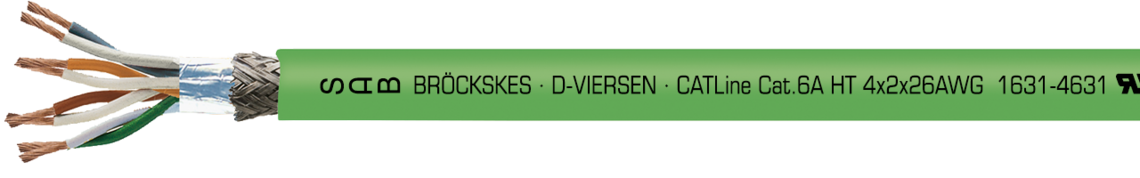

Voorbeeld markering voor CATLine CAT 6A HT: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6A HT 4x2x26AWG UL AWM Style 21618 150°C 600V CE

Datablad van CATLine CAT 6A HT downloaden

Vragen over onze producten?

Toepassing

CAT 6A hittebestendige kabel met UL-keur. Karakteristieke impedantie 100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-10-2 (CAT 6A).

Temperatuurbereik:

UL: tot +150°C
Niet bewegend: -90°C/+180°C
Bewegend: -55°C/+180°C

Bijzondere eigenschappen

Hittebestendig
Koudebestendig
Vlamvertragend en zelfdovend
Bestand tegen olie- en chemicaliën
UL-gekeurd

Verdere informatie

Kabelassemblage mogelijk; ook als geconfectioneerde kabel met bijvoorbeeld M12 / RJ45 stekker

Opbouw

Ader	Blanke koperlitzen, fijndradig
Isolatie	FEP
Kleurcodering	Wit/blauw, wit/oranje, wit/groen, wit/bruin
Samenslag	Per paar samengeslagen
Omwikkeling	PETP-folie
Afscherming	Vlechtwerk van vertind koper
Buitenmantel	FEP
Kleur	Groen (vergelijkbaar met RAL 6018)

Ader

Blanke koperlitzen, fijndradig

Isolatie

FEP

Kleurcodering

Wit/blauw, wit/oranje, wit/groen, wit/bruin

Samenslag

Per paar samengeslagen

Omwikkeling

PETP-folie

Afscherming

Vlechtwerk van vertind koper

Buitenmantel

FEP

Kleur

Groen (vergelijkbaar met RAL 6018)

Technische data

Piek bedrijfsspanning	max. 90 V
Spanning UL	600 V
Testspanning	Ader/ader 2000 V Ader/afscherming 2000 V
Min. buigardius	Vaste toepassing: 5 x d Flexibele toepassing: 10 x d
Temperatuurbereik	UL: tot +150°C Niet bewegend: -90°C/+180°C Bewegend: tot -55°C/+180°C
Brandprestaties	Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2, UL VW1
Oliebestendigheid	Zeer goed
Chemische bestendigheid	Zeer goed bestand tegen zuren, halogenen, basen, gechloreerde oplosmiddelen en organisch en anorganische verbindingen
Karakteristieke impedantie	100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-10-2 (CAT 6A)
Schadstofffrei	Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

max. 90 V

Spanning UL

600 V

Testspanning

Ader/ader 2000 V

Ader/afscherming 2000 V

Min. buigardius

Vaste toepassing: 5 x d

Flexibele toepassing: 10 x d

Temperatuurbereik

UL: tot +150°C

Niet bewegend: -90°C/+180°C

Bewegend: tot -55°C/+180°C

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2, UL VW1

Oliebestendigheid

Zeer goed

Chemische bestendigheid

Zeer goed bestand tegen zuren, halogenen, basen, gechloreerde oplosmiddelen en organisch en anorganische verbindingen

Karakteristieke impedantie

100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-10-2 (CAT 6A)

Schadstofffrei

Volgens de RoHS-richtlijnen van de Europese Unie
