CATLine CAT 6A DR
PUR CAT 6A trommelbare Gigabit industriële ethernet kabel

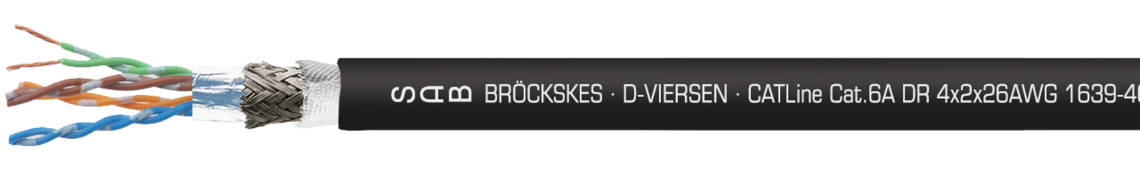

Voorbeeld markering voor CATLine CAT 6A DR (1639-4651): SAB BRÖCKSKES · D-VIERSEN · CATLine Cat. 6A DR 4x2x26AWG 1639-4651 CE
Toepassing
De CATLine CAT 6A DR is een trommelbare Gigabit industriële ethernet kabel met een zeer goede oliebestendigheid. Deze CAT 6A ethernet kabel is bestand tegen weersinvloeden en heeft een zeer kleine buigradius: bij vaste verlegging 5 x d, bij herhaalde wikkelprocessen (flexibele toepassingen) 10 x d en bij beweging over katrollen (continu flexibele toepassingen) 12 x d. Voorbeelden van toepassingen voor deze CAT 6A kabel kan men vinden in de theatertechniek, in signaaloverdracht van mobiele rekreinigingssystemen of in hoogbouwmagazijntechniek.
Bijzondere eigenschappen
- Kleine buigradius
- Trommelbaar
- Bestand tegen olie
- Bestand tegen weersinvloeden
- Halogeenvrij
Verdere informatie
- Assemblage mogelijk; bijvoorbeeld als geconfectioneerde kabel met M12 of RJ45 stekker
Opbouw
| Opbouw | 4 x 2 x 26 AWG |
|---|---|
| Ader | Blanke koperlitzen, fijndradig |
| Isolatie | Speciaal polymeer |
| Kleurcodering | Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin |
| Omwikkeling | Aders per paren samengeslagen, paren samengeslagen |
| Omwikkeling | Non-woven tape |
| Afscherming | Vlechtwerk van vertind koper |
| Omwikkeling | Non-woven tape |
| Buitenmantel | PUR / ondersteunend vlechtwerk / PUR |
| Kleur | Zwart (RAL 9005) |
4 x 2 x 26 AWG
Blanke koperlitzen, fijndradig
Speciaal polymeer
Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin
Aders per paren samengeslagen, paren samengeslagen
Non-woven tape
Vlechtwerk van vertind koper
Non-woven tape
PUR / ondersteunend vlechtwerk / PUR
Zwart (RAL 9005)
Technische data
| Piek bedrijfsspanning | max. 90 V |
|---|---|
| Test spanning | Ader/ader 750 V Ader/afscherming 750 V |
| Min. buigradius | Bij vaste verlegging (vaste toepassingen): 5 x d Bij herhaalde wikkelprocessen (flexibele toepassingen): 10 x d Bij beweging over katrollen (continu flexibele toepassingen): 12 x d |
| Temperatuurbereik VDE | Niet bewegend (vaste toepassing): -50°C/+90°C Bewegend (flexibele toepassing): -40°C/+90°C |
| Halogeenvrij | Volgens IEC 60754-1 + VDE 0482-754-1 |
| Oliebestendigheid | TMPU volgens EN 50363-10-2 + VDE 0207-363-10-2 |
| Karakteristieke impedantie (100 MHz) | 100Ω ± 10Ω, vervult die elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-10-2 / CAT 6A |
| Weersbestendigheid | Zeer goed |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 90 V
Ader/ader 750 V
Ader/afscherming 750 V
Bij vaste verlegging (vaste toepassingen): 5 x d
Bij herhaalde wikkelprocessen (flexibele toepassingen): 10 x d
Bij beweging over katrollen (continu flexibele toepassingen): 12 x d
Niet bewegend (vaste toepassing): -50°C/+90°C
Bewegend (flexibele toepassing): -40°C/+90°C
Volgens IEC 60754-1 + VDE 0482-754-1
TMPU volgens EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, vervult die elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-10-2 / CAT 6A
Zeer goed
Volgens de RoHS-richtlijnen van de Europese Unie
