CATLine CAT 6 S
PUR CAT 6 Gigabit industriële ethernet rupskabel, continu flexibel toepasbaar in rupssystemen, met UL/CSA-keur

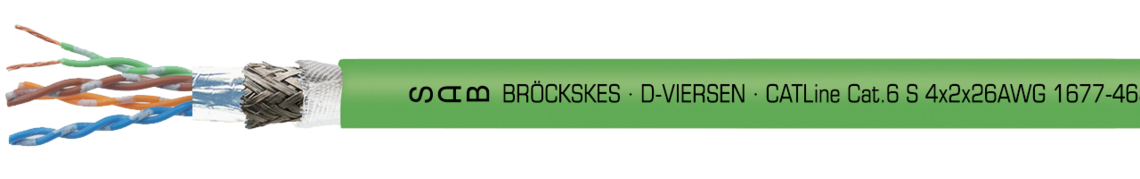

Voorbeeld markering voor CATLine CAT 6 S (1677-4630): SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6 S 4x2x26AWG 1677-4630 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE
Toepassing
De CATLine CAT 6 S Gigabit ethernet kabel met UL/CSA keur is geschikt om als rupskabel in rupssystemen ingezet te worden. Deze CAT 6 ethernet kabel kan verder overal ingezet worden onder zware industriële omstandigheden. Denk hierbij aan hoge temperaturen, vervuiling met oliën en vetten, agressieve chemicaliën of vochtigheid. De CAT 6 kabel is uitermate geschikt voor de automatiseringsindustrie.
Bijzondere eigenschappen
- UL/CSA-keur
- Geschikt als rupskabel
- Bestand tegen olie
- Halogeenvrij
- Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2 UL Horizontal Flame Test FT2
Verdere informatie
- +90°C op aanvraag
- Assemblage mogelijk; bijvoorbeeld geconfectioneerd met M12 of RJ 45 stekker
Opbouw
| Opbouw | 4 x 2 x 26 AWG |
|---|---|
| Ader | Blanke koperlitzen, fijndradig |
| Isolatie | Speciaal polymeer |
| Kleurcodering | Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin |
| Omwikkeling | Aders per paren samengeslagen, paren samengeslagen |
| Omwikkeling | Non-woven tape |
| Afscherming | Vlechtwerk van vertind koper |
| Omwikkeling | Non-woven tape |
| Buitenmantel | PUR |
| Kleur | Groen (vergelijkbaar met RAL 6018) |
4 x 2 x 26 AWG
Blanke koperlitzen, fijndradig
Speciaal polymeer
Wit-blauw/blauw, wit-oranje/oranje, wit-groen/groen, wit-bruin/bruin
Aders per paren samengeslagen, paren samengeslagen
Non-woven tape
Vlechtwerk van vertind koper
Non-woven tape
PUR
Groen (vergelijkbaar met RAL 6018)
Technische data
| Piek bedrijfsspanning | max. 90 V |
|---|---|
| Spanning UL/CSA | 300 V |
| Testspanning | Ader/ader: 2000 V Ader/afscherming: 2000 V |
| Min. buigradius | Vaste toepassing: 5 x d Flexibele toepassing: 10 x d Continu flexibele toepassing: 15 x d |
| Temperatuurbereik | VDE niet bewegend: -40°C/+70°C VDE bewegend: -40°C/+70°C UL/CSA: tot + 80°C |
| Halogeenvrij | Volgens IEC 60754-1 + VDE 0482-754-1 |
| Brandprestaties | Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2 UL Horizontal Flame Test FT2 |
| Oliebestendigheid | TMPU volgens EN 50363-10-2 + VDE 0207-363-10-2 |
| Karakteristieke impedantie (100 MHz) | 100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-5-2 / CAT 6 |
| Flexibiliteit | Zeer goed |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 90 V
300 V
Ader/ader: 2000 V
Ader/afscherming: 2000 V
Vaste toepassing: 5 x d
Flexibele toepassing: 10 x d
Continu flexibele toepassing: 15 x d
VDE niet bewegend: -40°C/+70°C
VDE bewegend: -40°C/+70°C
UL/CSA: tot + 80°C
Volgens IEC 60754-1 + VDE 0482-754-1
Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + VDE 0482-332-1-2
UL Horizontal Flame Test FT2
TMPU volgens EN 50363-10-2 + VDE 0207-363-10-2
100Ω ± 10Ω, vervult de elektrische en transmissievereisten bij hoge frequentie volgens EN 50288-5-2 / CAT 6
Zeer goed
Volgens de RoHS-richtlijnen van de Europese Unie
