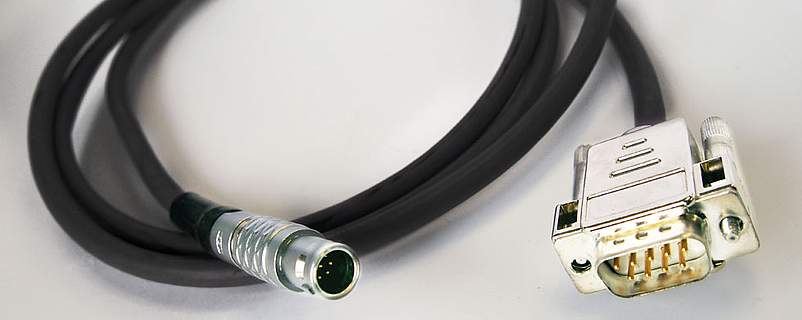

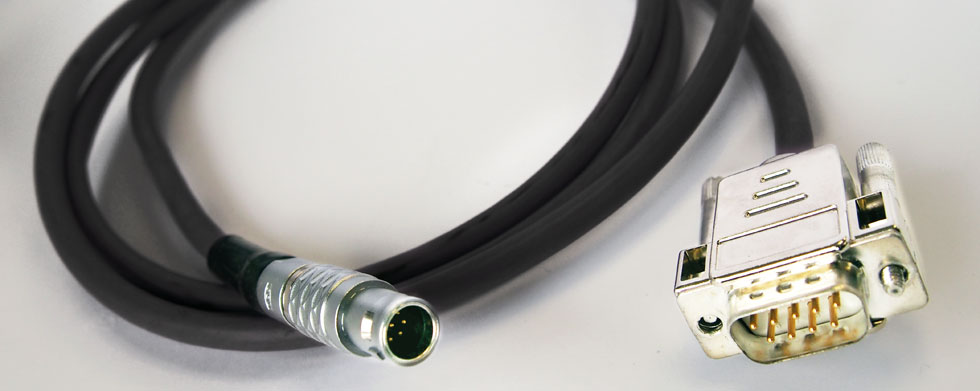

Verbindungskabel
zwischen CAN-BUS-Schnittstelle und Modul
Verbindungskabel zwischen CAN-BUS-Schnittstellen und Modulen
Toepassing
Zum Produktprogramm von SAB BRÖCKSKES gehören auch Konfektionen, die als Verbindungskabel zwischen CAN-BUS-Schnittstellen und unterschiedlichen Modulen (z.B. Thermo- oder A/D-Modul) dienen. Es besteht die Möglichkeit zwischen unterschiedlichen Leitungs- und Steckerkombinationen zu wählen. Die Stecker können entsprechend der Größe, Bauform, Polzahl und den PIN-Belegungen dem Modul angepasst werden. Zudem stehen unterschiedliche Leitungen zur Auswahl, die für verschiedene Einsatzbedingungen geeignet sind.
Verdere informatie
Weitere Leitungsvarianten auf Anfrage möglich z.B.:
- Mantelwerkstoff bis +125°C, silikonfrei
- Unterschiedliche Leitungslängen
- Variationen der Mantelfarbe und Beschriftung
- unterschiedliche Abmessungen, Querschnitte und Aderanzahl (abhängig vom Stecker)
Anschlussenden z.B.:
- Rundsteckverbinder 7-polig SUB-D 9-polig
Leitungsvarianten z.B.:
- 2 x 0,15 mm²
- 7 x 0,15 mm²
Es kann u.a. aus den folgenden Steckertypen gewählt werden:
- Lemo-Steckverbinder q Yamaichi-Steckverbinder
- ODU-Steckverbinder q Unterschiedliche SUB-D-Steckerverbinder
- Fischer-Steckverbinder (z.B. 9-polig / 25-polig)
Opbouw
| Leiter | verzinnte Cu-Litze |
|---|---|
| Aderisolation | Polymer |
| Abschirmung | verzinntes Cu-Geflecht |
| Außenmantel | Spezial-Werkstoff |
| Mantelfarbe | schwarz (RAL 9005) |
verzinnte Cu-Litze
Polymer
verzinntes Cu-Geflecht
Spezial-Werkstoff
schwarz (RAL 9005)
