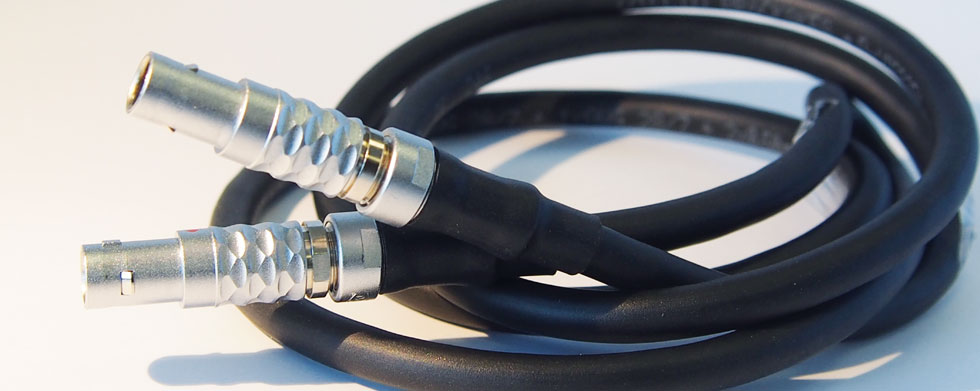

Verbindungskabel für Messmodul und Datenlogger
Konfektion für den Testfahrzeug- und Prüfstandsbereich
Verbindungskabel für Messmodule und Datelogger
Toepassing
Zu dem Produktportfolio von SAB gehören auch konfektionierte Verbindungskabel für Messmodule und Datenlogger (CAN-Kabel). Diese Konfektionen sind in erster Linie für den Testfahrzeug- und Prüfstandsbereich entwickelt worden, jedoch ist auch ein Einsatz in anderen Bereichen/Industrien möglich. Es kann zwischen unterschiedlichen Leitungs- und Steckerkombinationen gewählt werden. Die Stecker können entsprechend der Größe, Bauform, Polzahl und den PIN-Belegungen dem Modul bzw. Logger angepasst werden.
Außerdem stehen unterschiedliche Leitungen zur Auswahl, die für verschiedene Einsatzbedingungen geeignet sind.
Verdere informatie
Weitere Leitungsvarianten auf Anfrage möglich z.B.:
- Mantelwerkstoff bis +150°C, silikonfrei
- Unterschiedliche Leitungslängen
- Variationen der Mantelfarbe und Beschriftung
- unterschiedliche Abmessungen, Querschnitte und Aderanzahl (abhängig vom Stecker)
Es kann u.a. aus den folgenden Steckertypen gewählt werden:
- Lemo-Steckverbinder
- ODU-Steckverbinder
- Fischer-Steckverbinder
- Yamaichi-Steckverbinder
Anschlussenden z.B.:
- beidseitig Rundsteckverbinder 5-polig
- beidseitig Rundsteckverbinder 9-polig
Leitungsvarianten z.B.:
- 2 x AWG 28 + 1 x AWG 28 + 2 x 0,50 mm²
- 2 x AWG 28 + 8 x AWG 28
Opbouw
| Leiter | verzinnte Cu-Litze |
|---|---|
| Aderisolation | Polymer |
| Abschirmung | verzinntes Cu-Geflecht |
| Außenmantel | Spezial-Werkstoff |
| Mantelfarbe | schwarz (RAL 9005) |
