RG 316

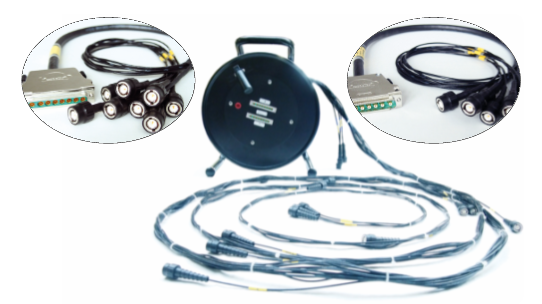

Mehrfach Koaxial Kabel mit Gesamtschirm für die einfache Verkabelung von 8 oder 16 Messkanälen
Toepassing
Messaufgaben werden immer komplexer und die Anzahl der auszuwertenden Messstellen steigen. Dadurch erhöht sich der Verkabelungsaufwand. Zur Vereinfachung dieser Aufgabenstellung hat SAB Bröckskes zwei neue Leitungstypen entwickelt. Die mehrfach Koaxial Kabel Leitungen sind hochflexibel und robust zugleich. Mit dem verwendeten PUR Außenmantel können Temperaturen von kurzzeitig bis zu +125°C (2500h) erreicht werden. Über lange Verlegestrecken ist eine Montage der Leitung auf einer handlichen Kabeltrommel möglich.
Verdere informatie
Erhältlich als plug and measure Lösung mit konfektionierten BNC-Steckverbindern
bzw. SUB-D Steckern.
Opbouw
| Leiter | verzinnte Cu-Litze |
|---|---|
| Aderisolation | FEP |
| Abschirmung | verzinntes Cu-Geflecht |
| Innenmantel | TPE, schwarz nummeriert |
| Gesamtabschirmung | verzinntes Cu-Geflecht |
| Außenmantel | PUR |
| Mantelfarbe | schwarz (RAL 9005) |
verzinnte Cu-Litze
FEP
verzinntes Cu-Geflecht
TPE, schwarz nummeriert
verzinntes Cu-Geflecht
PUR
schwarz (RAL 9005)
Technische data
| Spannung | 900 V |
|---|---|
| Temperaturbereich | bewegt: -40°C/+90°C nicht bewegt: -50°C/+90°C kurzzeitig: +125°C (2500h) |
| Wellenwiderstand | 50 Ω ± 5 Ω |
| Frequenzbereich | max. 3 GHz |
900 V
bewegt: -40°C/+90°C
nicht bewegt: -50°C/+90°C
kurzzeitig: +125°C (2500h)
50 Ω ± 5 Ω
max. 3 GHz
