S PB 634 HT Hybrid
kombinierte Profibus DP Leitung mit Versorgungsadern für den Hochtemperaturbereich, dauerflexibel

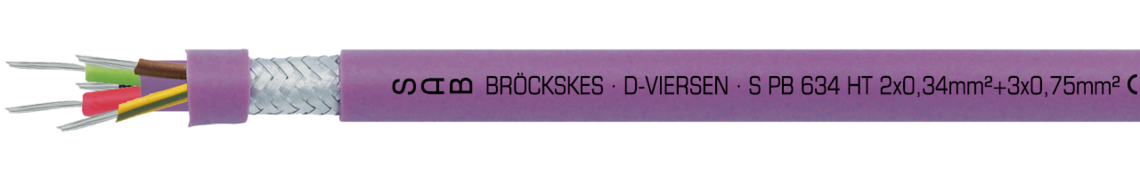

Aufdruck-Beispiel für S PB 634 HT Hybrid 36341307: SAB BRÖCKSKES · D-VIERSEN · S PB 634 HT Hybrid 2 x 0,34 mm²+ 3 x 0,75 mm² CE
Toepassing
Temperaturbeständige, kombinierte Profibus DP Hybridleitung mit Versorgungsadern für den flexible Einsatz im Hochtemperaturbereich.
Bijzondere eigenschappen
- extrem temperaturbeständig
- hohe Kerbzähigkeit
- sehr gute Flexibilität
Opbouw
| Leiter | verzinnte Cu-Litze, feinstdrähtig |
|---|---|
| Aderisolierung | PFA |
| Aderkennzeichnung | 0,34 mm² rot, grün Versorgungsadern nach HD 308 |
| Verseilung | 0,34 mm² paarweise |
| Bewicklung | PTFE-Folie |
| Innenmantel | Spezial Besilen® |
| Abschirmung 0,34 mm² | Geflecht aus verzinnten Cu-Runddrähten |
| Innenmantel | FEP |
| Verseilung | Element 0,34 mm² gemeinsam mit Versorgungsadern |
| Bewicklung | PTFE-Folie |
| Außenmantel | Spezial Besilen® |
| Mantelfarbe | blaulila (ähnlich RAL 4005) |
verzinnte Cu-Litze, feinstdrähtig
PFA
0,34 mm² rot, grün
Versorgungsadern nach HD 308
0,34 mm² paarweise
PTFE-Folie
Spezial Besilen®
Geflecht aus verzinnten Cu-Runddrähten
FEP
Element 0,34 mm² gemeinsam mit Versorgungsadern
PTFE-Folie
Spezial Besilen®
blaulila (ähnlich RAL 4005)
Technische data
| Nennspannung | Uo/U 300/500 V (Versorgungsadern) |
|---|---|
| Betriebsspitzenspannung | max. 350 V (0,34 mm²) |
| Prüfspannung | 0,34 mm²: Ader/Ader 1500 V Ader/Schirm 1200 V
Versorgungsadern Ader/Ader 2000 V Ader/Schirm 2000 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d dauerflexibel: 15 x d |
| Temperaturbereich | nicht bewegt: - 40°C / + 180°C bewegt: - 25°C / + 180°C kurzzeitig: + 250°C |
| Wellenwiderstand PB Element (3-20 MHz) | 150Ω ± 10% |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Flexibilität | sehr gut |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 300/500 V (Versorgungsadern)
max. 350 V (0,34 mm²)
0,34 mm²:
Ader/Ader 1500 V
Ader/Schirm 1200 V
Versorgungsadern
Ader/Ader 2000 V
Ader/Schirm 2000 V
fest verlegt: 5 x d
frei beweglich: 10 x d
dauerflexibel: 15 x d
nicht bewegt: - 40°C / + 180°C
bewegt: - 25°C / + 180°C
kurzzeitig: + 250°C
150Ω ± 10%
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
