USB 3.0

Flexibele USB 3.0 kabel met UL keur

Voorbeeld markering voor USB 3.0 (0603-0078):

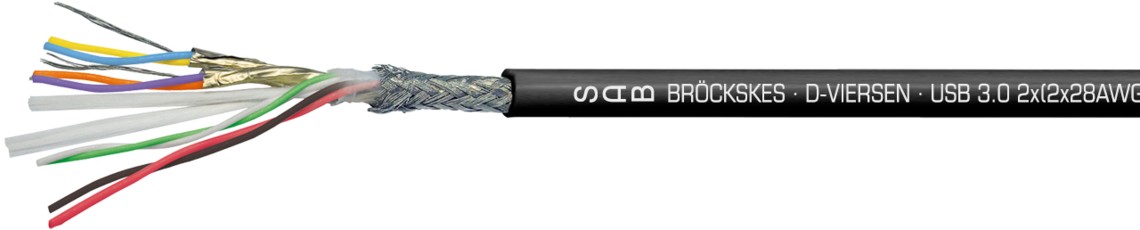

SAB BRÖCKSKES · D-VIERSEN · USB 3.0 2x(2x28AWG)ST+2x28AWG+2x26AWG 0603-2078 UL AWM Style 20549 300V 80° CE

Voorbeeld markering voor USB 3.0 (0603-0078): SAB BRÖCKSKES · D-VIERSEN · USB 3.0 2x(2x28AWG)ST+2x28AWG+2x26AWG 0603-2078 UL AWM Style 20549 300V 80° CE

Toepassing

Flexibele USB 3.0 kabel met transmissielengtes tot 3 meter.

Bijzondere eigenschappen

  • UL-gekeurd
  • Vlamvertragend en zelfdovend
  • Zeer goed bestand tegen oliën
  • Transmissielengte tot 3 meter
  • Uitstekende overdrachtseigenschappen

Verdere informatie

  • Voor transmissielengtes >3 meter neem contact met ons op.
  • Kabelassemblage mogelijk; als geassembleerde kabel met bijvoorbeeld USB type A en type B stekkers

Opbouw

Ader

Verzilverde en vertinde litzen

Isolatie

Speciaal polymeer

Kleurcodering

Geel, blauw + oranje, violet (USB 3.0), groen, wit (USB 2.0), rood, zwart (stroomvoorziening)

Samenslag

USB 3.0 samengeslagen en afgeschermde paren, USB 2.0 twisted pairs, alle elementen samengeslagen

Omwikkeling

Non-woven tape

Afscherming

Vlechtwerk van vertind koper

Omwikkeling

Non-woven tape

Buitenmantel

PVC

Kleur

Zwart (RAL 9005)

Ader

Verzilverde en vertinde litzen

Isolatie

Speciaal polymeer

Kleurcodering

Geel, blauw + oranje, violet (USB 3.0), groen, wit (USB 2.0), rood, zwart (stroomvoorziening)

Samenslag

USB 3.0 samengeslagen en afgeschermde paren, USB 2.0 twisted pairs, alle elementen samengeslagen

Omwikkeling

Non-woven tape

Afscherming

Vlechtwerk van vertind koper

Omwikkeling

Non-woven tape

Buitenmantel

PVC

Kleur

Zwart (RAL 9005)

Technische data

Piek bedrijfsspanning

Max. 350 V

Spanning UL

300 V

Testspanning

Ader/ader 2000 V

Ader/afscherming 2000 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 10 x d

Temperatuurbereik VDE

UL: tot + 80°C

Vaste toepassing: -30°C / +70 °C

Flexibele toepassing: - 5°C / +70 °C

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2

Oliebestendigheid

Zeer goed - TM5 volgens EN 50363-4-1

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

Max. 350 V

Spanning UL

300 V

Testspanning

Ader/ader 2000 V

Ader/afscherming 2000 V

Min. buigradius

Vaste toepassing: 5 x d

Flexibele toepassing: 10 x d

Temperatuurbereik VDE

UL: tot + 80°C

Vaste toepassing: -30°C / +70 °C

Flexibele toepassing: - 5°C / +70 °C

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 + EN 60332-1-2

Oliebestendigheid

Zeer goed - TM5 volgens EN 50363-4-1

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
