SABIX® IBS 610

Halogeenvrije Interbus-S kabel

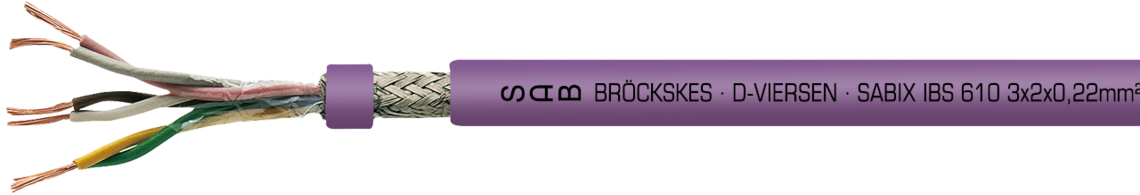

Voorbeeld markering voor SABIX® IBS 610 (5610-3221): SAB BRÖCKSKES · D-VIERSEN · SABIX® IBS 610 56103221 3 x 2 x 0,22 mm² CE

Datablad van SABIX® IBS 610 downloaden

Vragen over onze producten?

Toepassing

SABIX® IBS 610 is een halogeenvrije Interbus-S kabel en geschikt voor toepassingen onder extreme weersinvloeden. De kabel heeft een min. buigradius van 7,5 x d en een max. bedrijfsspanning van 350 V. Het toepassingsgebied van deze oliebestendige buskabel ligt in de fabricagetechniek, procestechniek en transport- en opslagtechniek.

Bijzondere eigenschappen

Halogeenvrij
Zeer goede oliebestendigheid
Goed bestand tegen weersinvloeden

Opbouw

Ader	Blanke koperlitzen volgens DIN VDE 0812
Isolatie	SABIX®
Kleurcodering	Volgens DIN VDE 47100
Samenslag	Per paar samengeslagen (Twisted Pair)
Omwikkeling	PETP-folie
Afscherming	Vlechtwerk van vertind koper
Buitenmantel	SABIX®
Kleur	Roodlila (RAL 4001)

Ader

Blanke koperlitzen volgens DIN VDE 0812

Isolatie

SABIX®

Kleurcodering

Volgens DIN VDE 47100

Samenslag

Per paar samengeslagen (Twisted Pair)

Omwikkeling

PETP-folie

Afscherming

Vlechtwerk van vertind koper

Buitenmantel

SABIX®

Kleur

Roodlila (RAL 4001)

Technische data

Piek bedrijfsspanning	max. 350 V
Corrosiviteit van de brandgassen	Volgens IEC 60754-2 + VDE 0482-754-2 - Geen ontwikkeling van corrosieve brandgassen
Karakteristiek impedantie bij > 1 MHz	100 Ω ± 15 Ω
Voor ondergrondse installatie	Ongeschikt
Testspanning	Ader/ader: 1000V Ader/afscherming: 1000V
Min. buigradius	7,5 x d
Stralingsweerstand	5 x 10^6 cJ/kg
Temperatuurbereik	Niet bewegend: -50/+90°C Bewegend: -40/+90 °C
Halogeenvrij	volgens IEC 60754-1 + VDE 0482-754-1
Oliebestendigheid	Zeer goed volgens EN 50363-4-1
Karakteristieke impedantie bij 0.064 MHz	120 Ω+/- 20%
Flexibiliteit	Zeer goed
Toepassing in kabelrupssystemen	Niet aanbevolen
Weersbestendigheid	Goed
Afwezigheid van schadelijke stoffen	Volgens de RoHS-richtlijnen van de Europese Unie

Piek bedrijfsspanning

max. 350 V

Corrosiviteit van de brandgassen

Volgens IEC 60754-2 + VDE 0482-754-2 - Geen ontwikkeling van corrosieve brandgassen

Karakteristiek impedantie bij > 1 MHz

100 Ω ± 15 Ω

Voor ondergrondse installatie

Ongeschikt

Testspanning

Ader/ader: 1000V

Ader/afscherming: 1000V

Min. buigradius

7,5 x d

Stralingsweerstand

5 x 10^6 cJ/kg

Temperatuurbereik

Niet bewegend: -50/+90°C

Bewegend: -40/+90 °C

Halogeenvrij

volgens IEC 60754-1 + VDE 0482-754-1

Oliebestendigheid

Zeer goed volgens EN 50363-4-1

Karakteristieke impedantie bij 0.064 MHz

120 Ω+/- 20%

Flexibiliteit

Zeer goed

Toepassing in kabelrupssystemen

Niet aanbevolen

Weersbestendigheid

Goed

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie
