IBS 612
PVC Interbus-S kabel voor buitentoepassingen, boven- en ondergronds

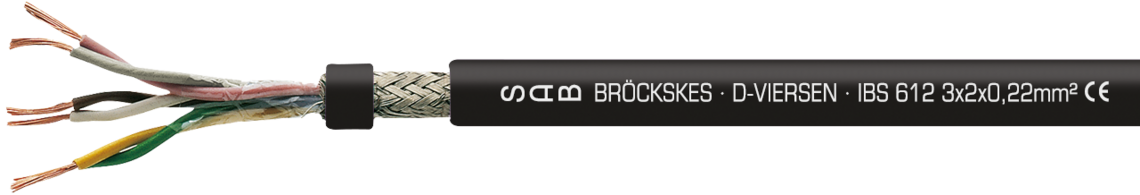

Voorbeeld markering voor S IBS 612 (0616-3251): SAB BRÖCKSKES · D-VIERSEN · 06123228 3 x 2 x 0,22 mm² IBS 612
Toepassing
IBS 612 is een PVC Interbus-S kabel voor toepassingen buiten en binnen. De kabels is geschikt voor toepassingen onder extreme omgevings- en weersinvloeden. De IBS 612 is een open sensor- / actuator buskabel, die vooral gebruikt wordt voor communicatie op veldniveau (bijv. sensoren, actuatoren, controllers), maar ook voor de informatieoverdracht tussen veldniveau en het daarboven gelegen besturingsniveau (bijv. SPS / besturingscomputers). Daarom behoort de INTERBUS-S tot de categorie van de veldbuskabels en wordt de kabel vooral gekenmerkt als een snelle sensor / actor. De IBS 612 wordt voornamelijk toegepast in de productietechniek, materiaalverwerking, transport- en opslagtechniek, autoproductie en de automatisering.
Bijzondere eigenschappen
- Vlamvertraged en zelfdovend
- Geschikt voor toepassingen buiten; boven- en ondergronds
Opbouw
| Ader | Blanke koperlitzen volgens DIN VDE 0812 |
|---|---|
| Isolatie | PE, 2YI1 volgens DIN VDE 0207 deel 2 |
| Kleurcodering | Volgens DIN VDE 47100 |
| Samenslag | Twisted pairs |
| Omwikkeling | PETP-folie |
| Afscherming | Vlechtwerk van vertind koper |
| Buitenmantel | PVC volgens DIN VDE 0281 deel 1 |
| Kleur | Zwart (RAL 9005) |
Blanke koperlitzen volgens DIN VDE 0812
PE, 2YI1 volgens DIN VDE 0207 deel 2
Volgens DIN VDE 47100
Twisted pairs
PETP-folie
Vlechtwerk van vertind koper
PVC volgens DIN VDE 0281 deel 1
Zwart (RAL 9005)
Technische data
| Piek bedrijfsspanning | max. 350 V |
|---|---|
| Testspanning | 1500 V |
| Min. buigradius | 7,5 x d |
| Temperatuurbereik | Vaste toepassing: -30/+70°C Flexibele toepassing: -5/+70°C |
| Karakteristieke impedantie | 0.064 MHz: 120Ω ± 20% > 1 MHz: 100Ω ± 15Ω |
| Stralingsweerstand | 8 x 10^7 cJ/kg |
| Brandprestaties | Vlamvertragend en zelfdovend volgens IEC 60332-1-2 en EN 60332-1-2 |
| Bestand tegen olie | Volgens interne standaarden |
| Flexibiliteit | Goed |
| Toepassing in kabelrupssystemen | Niet aanbevolen |
| Bestand tegen weersinvloeden | Medium |
| Ondergrondse toepassing | Geschikt |
| Afwezigheid van schadelijke stoffen | Volgens de RoHS-richtlijnen van de Europese Unie |
max. 350 V
1500 V
7,5 x d
Vaste toepassing: -30/+70°C
Flexibele toepassing: -5/+70°C
0.064 MHz: 120Ω ± 20%
> 1 MHz: 100Ω ± 15Ω
8 x 10^7 cJ/kg
Vlamvertragend en zelfdovend volgens IEC 60332-1-2 en EN 60332-1-2
Volgens interne standaarden
Goed
Niet aanbevolen
Medium
Geschikt
Volgens de RoHS-richtlijnen van de Europese Unie
