IBL 600

PVC Interbus-Loop (IBL) kabel

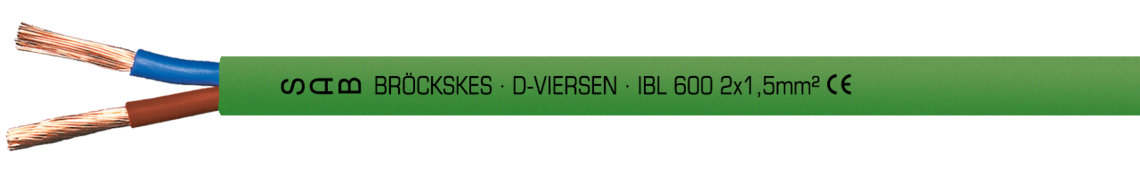

Voorbeeld markering voor IBL 600 (0600-2853): SAB BRÖCKSKES · D-VIERSEN · IBL 600 2 x 1,5 mm² en huidige metermarkering CE

Voorbeeld markering voor IBL 600 (0600-2853): SAB BRÖCKSKES · D-VIERSEN · IBL 600 2 x 1,5 mm² en huidige metermarkering CE

Toepassing

IBL 600 is een PVC Interbus-Loop kabel en uitermate geschikt voor toepassingen onderhevig aan extreme weersinvloeden. De minimale buigradius bedraagt 15 x d. Deze drie-aderige Interbus-Loop kabel wordt toegepast als geleider voor datatransmissie en voor het voeden van sensoren en actuatoren. De Interbus-Loop kabel is ook geschikt voor de Interbus-Loop-2.

Bijzondere eigenschappen

  • Vlamvertragend en zelfdovend
  • Zeer goede oliebestendigheid
  • Geschikt voor Interbus-Loop-2
  • Kabelassemblage mogelijk

Opbouw

Ader

Blanke koperlitzen volgens IEC 60228, EN 60228, VDE 0295, klasse 5

Isolatie

PVC, TI2 volgens DIN VDE 0281 deel 1

Kleurcodering

Kleurcodering volgens HD 308 (VDE 0293 deel 308);

Groengele aardedraad vanaf 3 aders

Samenslag

In lagen

Buitenmantel

PVC, YÖ volgens DIN VDE 0281 deel 1

Kleur

Roodlila (RAL 4001)

Ader

Blanke koperlitzen volgens IEC 60228, EN 60228, VDE 0295, klasse 5

Isolatie

PVC, TI2 volgens DIN VDE 0281 deel 1

Kleurcodering

Kleurcodering volgens HD 308 (VDE 0293 deel 308);

Groengele aardedraad vanaf 3 aders

Samenslag

In lagen

Buitenmantel

PVC, YÖ volgens DIN VDE 0281 deel 1

Kleur

Roodlila (RAL 4001)

Technische data

Piek bedrijfsspanning

max. 350 V

Testspanning

1000 V

Min. buigradius

15 x d

Karakteristieke impedantie

bij 250 MHz - 10 MHz: voor 2-aderige kabels 75Ω +/- 15%

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Temperatuurbereik

Vaste toepassing: -40/+70°C

Flexibele toepassing: +5/+70°C

Stralingsweerstand

8 x 10^7 cJ/kg

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 en EN 60332-1-2

Oliebestendigheid

Heel goed - volgens DIN VDE 0207 deel 5

Toepassing in kabelrupssystemen

Niet aanbevolen

Weersbestendig

Medium

Piek bedrijfsspanning

max. 350 V

Testspanning

1000 V

Min. buigradius

15 x d

Karakteristieke impedantie

bij 250 MHz - 10 MHz: voor 2-aderige kabels 75Ω +/- 15%

Afwezigheid van schadelijke stoffen

Volgens de RoHS-richtlijnen van de Europese Unie

Temperatuurbereik

Vaste toepassing: -40/+70°C

Flexibele toepassing: +5/+70°C

Stralingsweerstand

8 x 10^7 cJ/kg

Brandprestaties

Vlamvertragend en zelfdovend volgens IEC 60332-1-2 en EN 60332-1-2

Oliebestendigheid

Heel goed - volgens DIN VDE 0207 deel 5

Toepassing in kabelrupssystemen

Niet aanbevolen

Weersbestendig

Medium
