SD 99 ECO

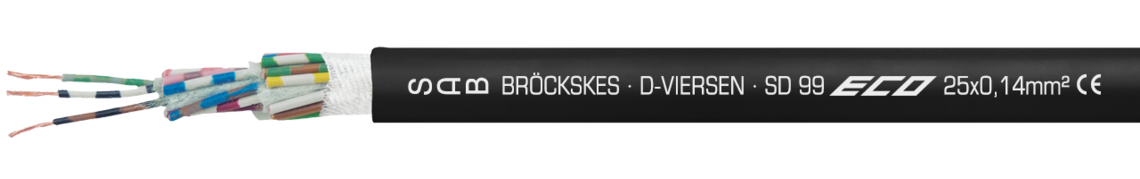

Dauerflexible SABIX®/PUR-Datenleitung mit farbigen Adern
Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SD 99 ECO 25x0,14mm² CE
Toepassing
Die SD 99 ECO ist eine mehrpaarige Datenleitung mit schwarzem PUR-Mantel, die speziell für den dauerflexiblen Einsatz in Schleppketten entwickelt wurde. Der geringe Außendurchmesser und der enge Biegeradius ermöglichen eine platzsparende Verlegung bei beengten Einbauverhältnissen. Der robuste PUR-Mantel sorgt für eine hohe Abriebfestigkeit und schützt die Leitung zuverlässig vor Öl, Chemikalien und mechanischer Beanspruchung. Darüber hinaus bietet die SD 99 ECO eine hervorragende Ozon- und UV-Beständigkeit und eignet sich ideal für den Dauereinsatz in rauer Industrieumgebung. Die flexible Konstruktion garantiert eine lange Lebensdauer auch bei hohen Verfahrgeschwindigkeiten und Dauerbelastungen.
Bijzondere eigenschappen
- kapazitätsarm
- LABS unkritisch
(LABS = lackbenetzungsstörende Substanzen) - kälteflexibel
- halogenfrei
- hohe Abriebfestigkeit
- kleiner Biegeradius
- kleiner Außendurchmesser
- PFAS-frei
Verdere informatie
Die SD 99 ECO erhalten Sie mit:
- Mehraderleitungen: Querschnitten von 0,14 mm² bis 0,75 mm²
- Aderzahlen von 2 bis 50
- Paarzahlen von 1 bis 48
Konstruktion
| Leiter | blanke CU-Litze, feinstdrähtig |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | Farbcode in Anlehnung an DIN 47100 |
| Verseilung | speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage |
| Bewicklung | Vlies |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche |
| Mantelfarbe | schwarz (RAL 9005) |
blanke CU-Litze, feinstdrähtig
SABIX®
Farbcode in Anlehnung an DIN 47100
speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage
Vlies
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche
schwarz (RAL 9005)
Technische Daten
| Betriebsspitzenspannung | max. 350 V nach VDE 0812 |
|---|---|
| Prüfspannung | Ader/Ader 1500 V |
| Torsionswinkel | ± 60°/1 m |
| Mindestbiegeradius | fest verlegt: 3 x d bewegt: 7,5x d |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Dauerflexibilität | sehr gut |
| UV-Beständigkeit | nach HD 605 |
| Ozonbeständigkeit | nach DIN EN 50396 |
| Salzwasserbeständig | nach UL 1309 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V nach VDE 0812
Ader/Ader 1500 V
± 60°/1 m
fest verlegt: 3 x d
bewegt: 7,5x d
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
nach IEC 60754-1 + VDE 0482-754-1
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
nach HD 605
nach DIN EN 50396
nach UL 1309
gemäß RoHS-Richtlinie der Europäischen Union
