HV Robot HF
hochflexible Besilen® /PUR HV Aderleitung, geschirmt, cULus approbiert

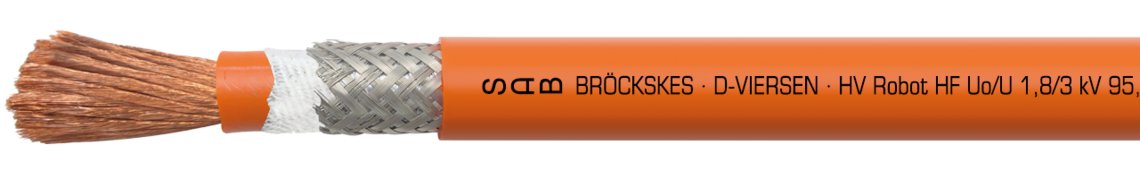

SAB BRÖCKSKES D-VIERSEN HV Robot HF Uo/U 1,8/3 kV 95,0mm² cULus AWM Style 12150 AWM I/II A/B 80°C 2000V FT1 FT2
Toepassing
HV Robot HF - Besonders flexible Hochvoltleitung für hochdynamische Anwendungen. Die HV Robot HF 1,8/3 kV ist die Antwort auf anspruchsvolle Anwendungen, bei denen extreme Beweglichkeit und hohe Spannungsfestigkeit gefordert sind, beispielsweise in mobilen Prüfanlagen, Robotersystemen oder flexiblen Versuchsaufbauten.
Durch ihren Besilen®/PUR-Aufbau vereint diese Leitung außergewöhnliche Flexibilität mit hoher mechanischer Stabilität und ist somit ideal für enge Biegeradien und dynamische Belastungen. Die UL/cUL-Zulassung (80 °C, 2000 V) garantiert zudem normgerechte Sicherheit für den internationalen Einsatz.
Ob in der Hochvoltmesstechnik, Robotik oder flexiblen Laboreinrichtungen: Die HV Robot HF bietet zuverlässige Performance – selbst unter permanenter Bewegung.
Bijzondere eigenschappen
- extrem flexibel
- cULus approbiert
- gute EMV-Eigenschaften
- halogenfrei
- kälteflexibel
- wärmebeständig
- flammhemmend und selbstverlöschend
- wetterbeständig
- hoher Schutz vor Umwelteinflüssen
- extrem hohe mechanische Beständigkeit
- robotertauglich
- PFAS-frei
Aufbau
| Leiter | blanke Cu-Litze nach IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | Besilen® |
| Bewicklung | Vlies |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Mantelfarbe | orange (RAL 2003) |
blanke Cu-Litze
nach IEC 60228, VDE 0295, Klasse 6
Besilen®
Vlies
Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR, TMPU
nach EN 50363-10-2 + VDE 0207-363-10-2
orange (RAL 2003)
Technische Daten
| Nennspannung | Uo/U 1,8/3,0 kV AC Uo/U 2,7/5,4 kV DC |
|---|---|
| Spannung cULus | 2000 V |
| Prüfspannung | 6500 V |
| Strombelastbarkeit | nach VDE 0298-4 |
| Mindestbiegeradius | fest verlegt: 3 x d dauerflexibel: 6 x d |
| Temperaturbereich | DIN VDE cULus: bis +80°C nicht bewegt: -50/+90°C bewegt: -40/+90°C eingeschränkt: +100°C / 10000h +125°C / 2000h |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT1, FT2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten etc. |
| Hydrolyse- und Mikrobenbeständigkeit | sehr gut nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Wetterbeständigkeit | sehr gut nach HD 605 |
| Salzwasserbeständigkeit | sehr gut nach UL 1309 |
| Ozonbeständigkeit | sehr gut nach DIN EN 50396 |
| MUD-Beständigkeit | sehr gut nach IEC 60092-360, IEC 61892-4, NEK TS 606 |
| Mechanische Eigenschaften | Die wesentlichen mechanischen Eigenschaften, die der PUR Außenmantel im hohem Maße erfüllt sind: - hohe Zugfestigkeit - hohe Ein- und Weiterreißfestigkeit - hohe Abriebfestigkeit - hohe Schlagzähigkeit - hohe Scherfestigkeit |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union, siehe Kapitel N "Technische Daten" |
Uo/U 1,8/3,0 kV AC
Uo/U 2,7/5,4 kV DC
2000 V
6500 V
nach VDE 0298-4
fest verlegt: 3 x d
dauerflexibel: 6 x d
DIN VDE cULus: bis +80°C
nicht bewegt: -50/+90°C
bewegt: -40/+90°C
eingeschränkt: +100°C / 10000h
+125°C / 2000h
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend
nach IEC 60332-1-2 + VDE 0482-332-1-2,
cULus FT1, FT2
sehr gut - TMPU
nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel,
Hydraulikflüssigkeiten etc.
sehr gut nach EN 50363-10-2 + VDE 0207-363-10-2
sehr gut nach HD 605
sehr gut nach UL 1309
sehr gut nach DIN EN 50396
sehr gut
nach IEC 60092-360, IEC 61892-4, NEK TS 606
Die wesentlichen mechanischen Eigenschaften,
die der PUR Außenmantel im hohem Maße erfüllt sind:
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit
- hohe Abriebfestigkeit
- hohe Schlagzähigkeit
- hohe Scherfestigkeit
gemäß RoHS-Richtlinie der Europäischen Union,
siehe Kapitel N "Technische Daten"
