CAT 5e + Power + Signal
(4 x 2 x 28AWG)Cat. 5e + 8 x 2 x 28AWG + 3 x 28AWG – 27-polig

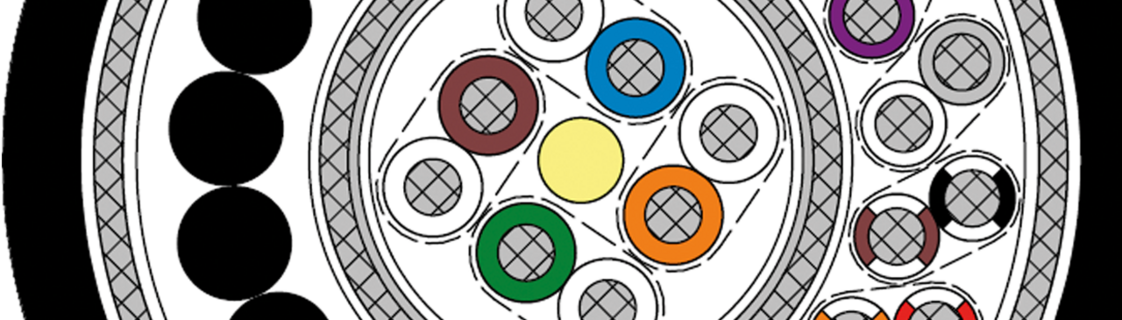

Konstruktion
| Abmessung | (4 x 2 x 28AWG)Cat. 5e + 8 x 2 x 28AWG + 3 x 28AWG |
|---|---|
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | FEP |
| Aderkennzeichnung | 28 AWG: weiß/schwarz, weiß/braun, weiß/rot, weiß/orange, weiß/gelb
22 AWG: schwarz, rot |
| Verseilung | 28 AWG: Adern paarweise, jedes Paar mit Beilauflitze 22 AWG |
| Bewicklung | Folie |
| Verseilung | 28 AWG: Adern paarweise |
| Verseilung | alle Elemente gemeinsam in speziell abgestimmter Lagenverseilung, Aramid im Kern |
| Bewicklung | Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten, optische Bedeckung > 85% |
| Bewicklung | Band |
| Mantelmaterial | PUR |
| Mantelfarbe | schwarz (ähnlich RAL 9005) mit matter Oberfläche, nicht reflektierend |
(4 x 2 x 28AWG)Cat. 5e +
8 x 2 x 28AWG + 3 x 28AWG
blanke Cu-Litze, feindrähtig
FEP
28 AWG:
weiß/schwarz, weiß/braun,
weiß/rot, weiß/orange, weiß/gelb
22 AWG:
schwarz, rot
28 AWG: Adern paarweise, jedes Paar mit Beilauflitze 22 AWG
Folie
28 AWG: Adern paarweise
alle Elemente gemeinsam in speziell abgestimmter Lagenverseilung, Aramid im Kern
Folie
Geflecht aus verzinnten Cu-Runddrähten,
optische Bedeckung > 85%
Band
PUR
schwarz (ähnlich RAL 9005)
mit matter Oberfläche, nicht reflektierend
Technische Daten
| Betriebsspitzenspannung | max. 60 V |
|---|---|
| Prüfspannung | Ader/Ader 600 V Ader/Schirm 600 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C kurzzeitig: +125 °C (2000 h) |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Hydrolyse- und Mikrobenbeständigkeit | sehr gut - nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Wetterbeständigkeit | sehr gut nach HD 605 S1 |
| Ozonbeständigkeit | sehr gut nach EN 50396 |
| Datenübertragung | Paare 28 AWG geeignet für Datenübertragung nach USB 3.0 Standard |
| Mechanische Eigenschaften | Die wesentlichen mechanischen Eigenschaften, die der PUR Außenmantel im hohem Maße erfüllt, sind: - hohe Zugfestigkeit - hohe Ein- und Weiterreißfestigkeit (≥ 40 N/mm) - hohe Abriebfestigkeit - hohe Schlagzähigkeit - hohe Scherfestigkeit |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 60 V
Ader/Ader 600 V
Ader/Schirm 600 V
fest verlegt: 5 x d
frei beweglich: 10 x d
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
kurzzeitig: +125 °C (2000 h)
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut - nach EN 50363-10-2 + VDE 0207-363-10-2
sehr gut nach HD 605 S1
sehr gut nach EN 50396
Paare 28 AWG geeignet für Datenübertragung nach USB 3.0 Standard
Die wesentlichen mechanischen Eigenschaften, die der PUR Außenmantel im hohem Maße erfüllt, sind:
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit (≥ 40 N/mm)
- hohe Abriebfestigkeit
- hohe Schlagzähigkeit
- hohe Scherfestigkeit
gemäß RoHS-Richtlinie der Europäischen Union
