CAT 5e + Power + Signal
(6 x 2 x 28/7 AWG)C CAT 5e + 4 x 28/7 AWG – 16-polig

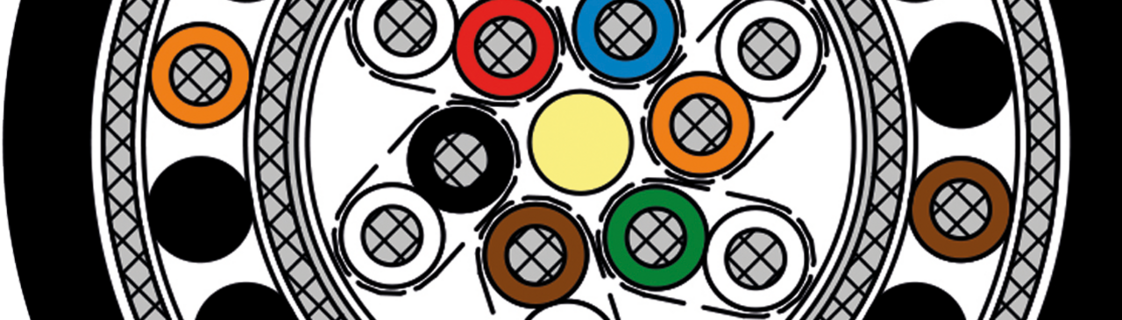

Konstruktion
| Abmessung | (6 x 2 x 28/7 AWG)C CAT 5e + 4 x 28/7 AWG |
|---|---|
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | FEP |
| Aderkennzeichnung | CAT 5e: weiß/blau, weiß/orange, weiß/grün, weiß/braun, weiß/schwarz, weiß/rot
28 AWG: schwarz, braun, rot, orange |
| Verseilung | Aramid im Kern, Adern paarweise, Paare in speziell abgestimmter Lagenverseilung |
| Bewicklung | Folie |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten, optische Bedeckung > 85% |
| Bewicklung | Band |
| Verseilung | 28 AWG: gemeinsam |
| Bewicklung | Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten, optische Bedeckung > 85% |
| Bewicklung | Band |
| Mantelmaterial | PUR |
| Mantelfarbe | schwarz (ähnlich RAL 9005) mit matter Oberfläche, nicht reflektierend |
(6 x 2 x 28/7 AWG)C CAT 5e + 4 x 28/7 AWG
blanke Cu-Litze, feindrähtig
FEP
CAT 5e:
weiß/blau, weiß/orange,
weiß/grün, weiß/braun,
weiß/schwarz, weiß/rot
28 AWG:
schwarz, braun, rot, orange
Aramid im Kern, Adern paarweise, Paare in speziell abgestimmter Lagenverseilung
Folie
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten,
optische Bedeckung > 85%
Band
28 AWG: gemeinsam
Folie
Geflecht aus verzinnten Cu-Runddrähten,
optische Bedeckung > 85%
Band
PUR
schwarz (ähnlich RAL 9005)
mit matter Oberfläche, nicht reflektierend
Technische Daten
| Betriebsspitzenspannung | max. 60 V |
|---|---|
| Prüfspannung | Ader/Ader 600 V Ader/Schirm 600 V |
| Mindestbiegeradius | fest verlegt: 5 x d frei beweglich: 10 x d |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C kurzzeitig: +125 °C (2000 h) |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chemische Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Hydrolyse- und Mikrobenbeständigkeit | sehr gut - nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Wetterbeständigkeit | sehr gut nach HD 605 S1 |
| Ozonbeständigkeit | sehr gut nach EN 50396 |
| Wellenwiderstand | 100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz in Anlehnung an EN 50288-2-2 (CAT 5e nach EN 50173) |
| Mechanische Eigenschaften | Die wesentlichen mechanischen Eigenschaften, die der PUR Außenmantel im hohem Maße erfüllt, sind: - hohe Zugfestigkeit - hohe Ein- und Weiterreißfestigkeit (≥ 40 N/mm) - hohe Abriebfestigkeit - hohe Schlagzähigkeit - hohe Querfestigkeit |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 60 V
Ader/Ader 600 V
Ader/Schirm 600 V
fest verlegt: 5 x d
frei beweglich: 10 x d
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
kurzzeitig: +125 °C (2000 h)
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut - nach EN 50363-10-2 + VDE 0207-363-10-2
sehr gut nach HD 605 S1
sehr gut nach EN 50396
100Ω ± 10Ω, erfüllt die elektrischen und übertragungstechnischen Anforderungen bei Hochfrequenz
in Anlehnung an EN 50288-2-2 (CAT 5e nach EN 50173)
Die wesentlichen mechanischen Eigenschaften, die der PUR Außenmantel im hohem Maße erfüllt, sind:
- hohe Zugfestigkeit
- hohe Ein- und Weiterreißfestigkeit (≥ 40 N/mm)
- hohe Abriebfestigkeit
- hohe Schlagzähigkeit
- hohe Querfestigkeit
gemäß RoHS-Richtlinie der Europäischen Union
