SL 893 C
Kapazitätsarme PUR-Inkremental Geber- und Feedbackleitung mit Cu-Gesamtabschirmung

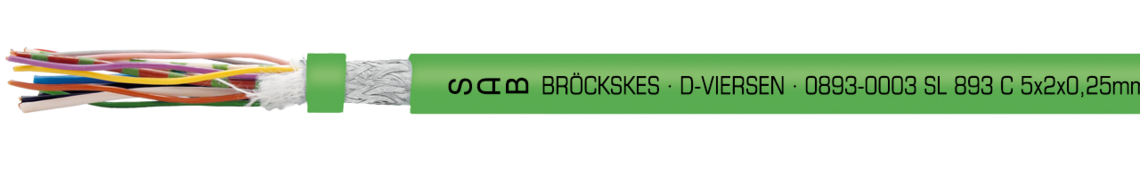

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · 0893-0003 SL 893 C 5x2x0,25mm²+2x0,50 mm² DESINA cULus AWM Style 20233 I/II A/B 80°C 300V FT1 FT2 CE
Toepassing
Die kapazitätsarme PUR-Inkremental Geber- und Feedbackleitung mit Cu-Gesamtabschirmung und guten EMV-Eigenschaften ist hochflexibel und für lange Lebensdauer ausgelegt. Die Leitung wird eingesetzt für hochflexible, bewegte Anwendungen z.B. für Tacho, Bremse, Temperaturüberwachung im Motor, für dauerflexiblen Einsatz in der Automatisierungs-, Steuerungs- und Fertigungsleittechnik, in Energieführungsketten an Holzbearbeitungsmaschinen, im Maschinen- und Anlagenbau, auch bei hoher mechanischer Beanspruchung.
Bijzondere eigenschappen
- cULus approbiert
- kapazitätsarme Konstruktion
- gute EMV-Eigenschaften
- hohe Flexibilität
- schleppkettenfähig
- sehr gute Ölbeständigkeit
- hohe Standzeiten
- adhäsionsfreie Verlegung
- halogenfrei
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
- DESINA®-Farben
- PFAS-frei
Verdere informatie
- geeignet als Resolver-, Encoder- und Positionsmeldeleitung
Aufbau
| Leiter | blanke bzw. verzinnte Cu-Litze in Anlehnung an VDE 0812 + IEC 60228, VDE 0295, Klasse 6 |
|---|---|
| Isolierhülle | Spezial-Polymer |
| Aderkennzeichnung | farbig |
| Verseilung | Adern bzw. Paare gemeinsam in Lagen |
| Abschirmung | je nach Abmessung: mit verzinnten CU-Runddrähten umlegt |
| Innenmantel | je nach Abmessung: Spezial-Polymer |
| Bewicklung | Vlies oder Folie |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies oder Folie |
| Mantelmaterial | PUR |
| Mantelfarbe | grün (RAL 6018) oder orange (RAL 2003) |
blanke bzw. verzinnte Cu-Litze in Anlehnung an VDE 0812 + IEC 60228, VDE 0295, Klasse 6
Spezial-Polymer
farbig
Adern bzw. Paare gemeinsam in Lagen
je nach Abmessung:
mit verzinnten CU-Runddrähten umlegt
je nach Abmessung:
Spezial-Polymer
Vlies oder Folie
Geflecht aus verzinnten Cu-Runddrähten
Vlies oder Folie
PUR
grün (RAL 6018) oder orange (RAL 2003)
Technische Daten
| Betriebsspitzenspannung | 30 V (UL AWM Style 20236) oder 300 V (UL AWM Style 20233) |
|---|---|
| Prüfspannung | Ader/Ader 600 V (bei 30 V) Ader/Schirm 600 V (bei 30 V) Ader/Ader 2000 V (bei 300 V) Ader/Schirm 2000 V (bei 300 V) |
| Mindestbiegeradius | fest verlegt: 5 x d bewegt: 10 x d |
| Temperaturbereich | DIN VDE nicht bewegt: -50/+90 °C bewegt: -40/+90 °C cULus: bis +80°C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Wetterbeständigkeit | sehr gut |
| Schadstoffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
30 V (UL AWM Style 20236) oder 300 V (UL AWM Style 20233)
Ader/Ader 600 V (bei 30 V)
Ader/Schirm 600 V (bei 30 V)
Ader/Ader 2000 V (bei 300 V)
Ader/Schirm 2000 V (bei 300 V)
fest verlegt: 5 x d
bewegt: 10 x d
DIN VDE
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
cULus: bis +80°C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
