VFD XLPE 2KV TR
Variable frequency drive - Typ TC-ER - geschirmtes VFD-Cable mit 3 Neutralleitern, 2 kV

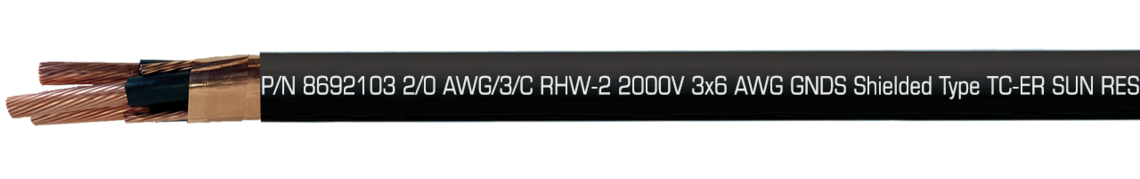

Aufdruck-Beispiel: SAB NORTH AMERICA P/N 8692103 2/0 AWG/3/C RHW-2 2000V 3x6 AWG GNDS Shielded Type TC-ER SUN RES DIR BUR
Toepassing
Die VFD XLPE 2KV TR ist für den Einsatz in Frequenzumrichtern (VFD) ausgelegt und für eine Spannung bis zu 2000 V. Die Versorgungsleitungen, dient zur Stromversorgung von Motoren oder zum Anschluss an andere Leistungsgeräte in industriellen Umgebungen.
Bijzondere eigenschappen
- Verbindung von variablen Steuereinheiten zu variablen Frequenzmotoren
- RHW-2: UL standard 44
- TC-ER: UL standard 1277
- IEEE 1202/FT4
- 3 blanke Neutralleiter für optimale Leistung
- Class 1 Div 2 per NEC Article 501.4 (B)
- PFAS-frei
Verdere informatie
- NFPA 79 für Industrieanlagen
Aufbau
| Leiter | unbeschichtete, geglühte Cu-Litze nach ASTM B-3 und B-8 |
|---|---|
| Isolierhülle | vernetztes PE |
| Aderkennzeichnung | schwarze Adern mit fortlaufendem Ziffernaufdruck und drei Neutralleiter |
| Verseilung | in Lagen mit drei unisolierten, blanken Neutralleitern im Füller |
| Abschirmung | unbeschichtete 5mil-CU-Bandabschirmung mit 50 % Überlappung |
| Mantelmaterial | speziell UV-beständiges und flammwidriges PVC |
| Mantelfarbe | schwarz (RAL 9000) |
unbeschichtete, geglühte Cu-Litze nach ASTM B-3 und B-8
vernetztes PE
schwarze Adern mit fortlaufendem Ziffernaufdruck und drei Neutralleiter
in Lagen mit drei unisolierten, blanken Neutralleitern im Füller
unbeschichtete 5mil-CU-Bandabschirmung mit 50 % Überlappung
speziell UV-beständiges und flammwidriges PVC
schwarz (RAL 9000)
Technische Daten
| Spannung (UL) | 2000 V |
|---|---|
| Prüfspannung | 7500 V |
| Mindestbiegeradius | 15 x d |
| Temperaturbereich | (UL): bis +90 °C nicht bewegt: -25 °C |
| Brennverhalten | (UL) FT4 / IEEE 1202 |
| UV-Beständigkeit | ja |
| Feuchtigkeitsbeständigkeit | ja |
| Exposed Runs | ja |
| Direct Burial | ja |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
2000 V
7500 V
15 x d
(UL): bis +90 °C
nicht bewegt: -25 °C
(UL) FT4 / IEEE 1202
ja
ja
ja
ja
gemäß RoHS-Richtlinie der Europäischen Union
