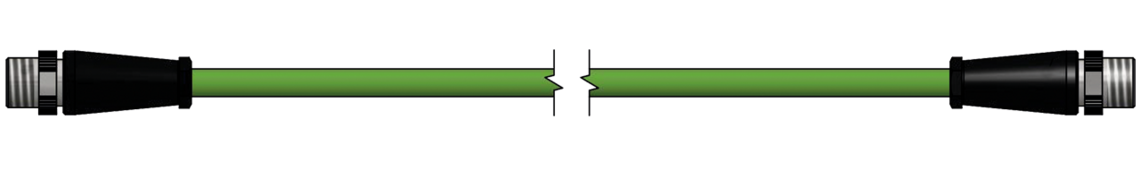

CATLine CAT. 6A S - IE Verbindungsleitung
schleppkettenfähige Industrial Ethernet Leitung, beidseitig mit angespritztem M12 Stiftstecker
Toepassing
Verdere informatie
Anschlussbild/Steckerbelegung | ||
Seite 1 | TIA 568-B | Seite 2 |
M12 Stecker | Ader | M12 Stecker |
Pin 1 | weiß-orange | Pin 1 |
Pin 2 | orange | Pin 2 |
Pin 3 | weiß-grün | Pin 3 |
Pin 4 | grün | Pin 4 |
Pin 5 | weiß-braun | Pin 5 |
Pin 6 | braun | Pin 6 |
Pin 7 | weiß-blau | Pin 7 |
Pin 8 | blau | Pin 8 |
Gehäuse | Schirm | Gehäuse |
Technische Daten
| Temperaturbereich | -40 °C bis +170 °C |
|---|---|
| Spannungsbereich | max. 90 V |
| Anschluss Seite 1 | Stiftstecker, 8-polig, M12, X-kodiert |
| Anschluss Seite 2 | Stiftstecker, 8-polig, M12, X-kodiert |
-40 °C bis +170 °C
max. 90 V
Stiftstecker, 8-polig, M12, X-kodiert
Stiftstecker, 8-polig, M12, X-kodiert
Leitungseigenschaften
| SAB Artikelnummer | L1677-4631 |
|---|---|
| Abmessung | 4 x 2 x 26 AWG |
| Leiter | blanke Cu-Litze, feindrähtig |
| Isolierhülle | Spezial-Polymer |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Mantel | PUR, grün (ähnlich RAL 6018) |
| Außendurchmesser | ca. 7,1 mm |
| Zulassungen | UL/CSA |
| Ölbeständigkeit | TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Mindestbiegeradius | frei beweglich: 5 x d dauerflexibel: 15 x d |
L1677-4631
4 x 2 x 26 AWG
blanke Cu-Litze, feindrähtig
Spezial-Polymer
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
PUR, grün (ähnlich RAL 6018)
ca. 7,1 mm
UL/CSA
TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
frei beweglich: 5 x d
dauerflexibel: 15 x d
