SD 99 C ECO
Dauerflexible SABIX®/PUR-Datenleitung mit farbigen Adern und Cu-Gesamtabschirmung

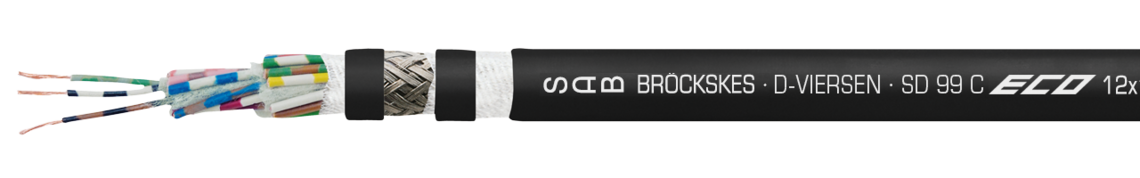

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · SD 99 C ECO 25x0,14mm² CE
Toepassing
Die SD 99 C ECO kombiniert die Vorteile einer dauerflexiblen Datenleitung mit einer Cu-Gesamtabschirmung aus verzinnten Cu-Runddrähten. Dadurch eignet sie sich besonders für Anwendungen, in denen Datenleitungen zusätzlich vor störenden Einflüssen geschützt werden sollen. Der kompakte Aufbau mit kleinem Außendurchmesser und geringem Biegeradius ermöglicht eine einfache Installation auch bei beengten Platzverhältnissen. Der robuste PUR-Mantel schützt die Leitung zuverlässig vor Abrieb, Öl, Chemikalien und mechanischen Beanspruchungen und unterstützt eine lange Lebensdauer in industriellen Anwendungen.
Bijzondere eigenschappen
- kapazitätsarm
- LABS unkritisch (LABS = lackbenetzungsstörende Substanzen)
- kälteflexibel
- halogenfrei
- hohe Abriebfestigkeit
- kleiner Biegeradius
- kleiner Außendurchmesser
- gute EMV-Eigenschaften
- PFAS-frei
Aufbau
| Leiter | blanke CU-Litze, feinstdrähtig |
|---|---|
| Isolierhülle | SABIX® |
| Aderkennzeichnung | Farbcode in Anlehnung an DIN 47100 |
| Verseilung | speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage |
| Bewicklung | Vlies |
| Abschirmung | Geflecht aus verzinnten Cu-Runddrähten |
| Bewicklung | Vlies |
| Mantelmaterial | PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche |
| Mantelfarbe | schwarz (RAL 9005) |
blanke CU-Litze, feinstdrähtig
SABIX®
Farbcode in Anlehnung an DIN 47100
speziell abgestimmte Lagenverseilung mit einem Vlies über jeder Verseillage
Vlies
Geflecht aus verzinnten Cu-Runddrähten
Vlies
PUR, TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 mit matter Oberfläche
schwarz (RAL 9005)
Technische Daten
| Betriebsspitzenspannung | max. 350 V nach VDE 0812 |
|---|---|
| Prüfspannung | Ader/Ader 1500 V Ader/Schirm 1200 V |
| Torsionswinkel | ± 60°/1 m |
| Mindestbiegeradius | fest verlegt: 3 x d bewegt: 7,5 x d |
| Temperaturbereich | nicht bewegt: -50/+90 °C bewegt: -40/+90 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Ölbeständigkeit | sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2 |
| Chem. Beständigkeit | gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc. |
| Dauerflexibilität | sehr gut |
| UV-Beständigkeit | nach HD 605 |
| Ozonbeständigkeit | nach DIN EN 50396 |
| Salzwasserbeständig | nach UL 1309 |
| Schadstofffrei | gemäß RoHS-Richtlinie der Europäischen Union |
max. 350 V nach VDE 0812
Ader/Ader 1500 V
Ader/Schirm 1200 V
± 60°/1 m
fest verlegt: 3 x d
bewegt: 7,5 x d
nicht bewegt: -50/+90 °C
bewegt: -40/+90 °C
nach IEC 60754-1 + VDE 0482-754-1
sehr gut - TMPU nach EN 50363-10-2 + VDE 0207-363-10-2
gut gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten, etc.
sehr gut
nach HD 605
nach DIN EN 50396
nach UL 1309
gemäß RoHS-Richtlinie der Europäischen Union
