HV 1000 C - SC mit HVP 800

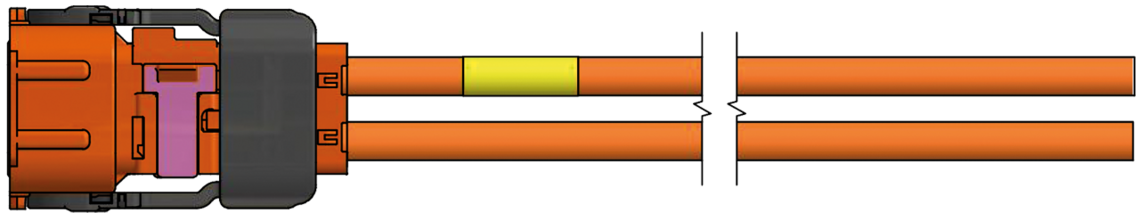

robuste, flexible Hochvolt-Einzelader mit Cu-Gesamtabschirmung und TE-Steckverbinder HVP 800
Toepassing
u.a. in den Bereichen Agrarfahrzeuge, Baufahrzeuge und Spezialfahrzeuge
Verdere informatie
Aufbau, Materialien und Prüfungen der Leitung in Anlehnung an:
● DIN EN 60228
● DIN EN 50525
● DIN EN 50290-2-30
● DIN EN 50620
● DIN EN 60811
Im Einzelfall ist der konkrete Einsatz mit SAB Bröckskes abzustimmen.
SAB Kennzeichnung: Artikelnummer, Chargennummer
Leitungsdaten
| Anschlussleitung | blanke Cu-Litze, feinstdrähtig, geschirmt |
|---|---|
| Aderisolation | TPFK |
| Abschirmung | Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten |
| Außenmantel | TPE-U |
| Mantelfarbe | orange |
| Außendurchmesser | 4,00 mm²: 5,8 mm 6,00 mm²: 6,5 mm 10,00 mm²: 8,8 mm 16,00 mm²: 10,2 mm 25,00 mm²: 12,2 mm 35,00 mm²: 14,4 mm 50,00 mm²: 15,8 mm 70,00 mm²: 18,2 mm 95,00 mm²: 20,9 mm |
| Nennspannung | Uo/U max. 0,6/1 kV AC/DC |
| Temperaturbereich | nicht bewegt: -50°C / +90°C bewegt: -40°C / +90°C bei eingeschränkter Gebrauchsdauer: +125 °C (2000 h) |
blanke Cu-Litze, feinstdrähtig, geschirmt
TPFK
Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
TPE-U
orange
4,00 mm²: 5,8 mm
6,00 mm²: 6,5 mm
10,00 mm²: 8,8 mm
16,00 mm²: 10,2 mm
25,00 mm²: 12,2 mm
35,00 mm²: 14,4 mm
50,00 mm²: 15,8 mm
70,00 mm²: 18,2 mm
95,00 mm²: 20,9 mm
Uo/U max. 0,6/1 kV AC/DC
nicht bewegt: -50°C / +90°C
bewegt: -40°C / +90°C
bei eingeschränkter Gebrauchsdauer: +125 °C (2000 h)
