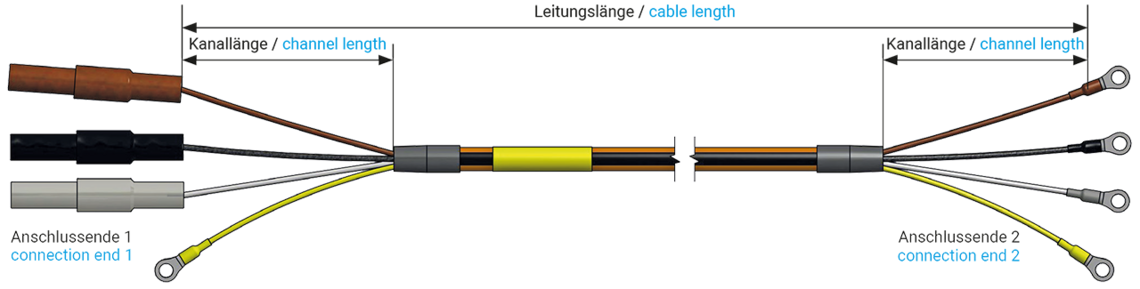

HV Messkabel für AC Spannungsmessung (Konfektionsbeispiel)
Toepassing
HV-sichere Messung von AC Spannungen
Verdere informatie
SAB Kennzeichnung: Artikelnummer, Chargennummer
Leitungsdaten
| Anschlussleitung | HV Messleitung |
|---|---|
| Aderisolation | FEP – braun, schwarz und grau |
| Verseilung | gemeinsam mit verzinnter Cu-Beilauflitze, AWG 24 |
| Abschirmung | 100% Schirmung mit Alu-Folie und Geflecht |
| Innenmantel | FEP – blau nach RAL 5024 |
| Außenmantel | PUR |
| Mantelfarbe | orange mit schwarzen Längsstreifen |
| Außendurchmesser | 3 x 0,34 mm²: 7,0 mm 3 x 0,50 mm²: 7,4 mm 3 x 1,00 mm²: 8,1 mm 3 x 1,50 mm²: 8,8 mm |
| Berührsicherheit | 1000 V DC über blauen Innenmantel |
| Betriebsspannung | 1800 V DC |
| Temperaturbereich | nicht bewegt: -50°C / +125°C bewegt: -40°C / +125°C kurzzeitig: +150°C (bis zu 3000 h) |
HV Messleitung
FEP – braun, schwarz und grau
gemeinsam
mit verzinnter Cu-Beilauflitze, AWG 24
100% Schirmung mit Alu-Folie und Geflecht
FEP – blau nach RAL 5024
PUR
orange mit schwarzen Längsstreifen
3 x 0,34 mm²: 7,0 mm
3 x 0,50 mm²: 7,4 mm
3 x 1,00 mm²: 8,1 mm
3 x 1,50 mm²: 8,8 mm
1000 V DC über blauen Innenmantel
1800 V DC
nicht bewegt: -50°C / +125°C
bewegt: -40°C / +125°C
kurzzeitig: +150°C (bis zu 3000 h)
Anschlussende
| Abmantellänge | 250 mm |
|---|---|
| Schirm | mittels Beilauflitze rausgeführt und mit Schrumpfschlauch isoliert |
| Temperaturbereich Einzelader | -55°C / +180°C |
250 mm
mittels Beilauflitze rausgeführt und mit Schrumpfschlauch isoliert
-55°C / +180°C
