B 107 (HV)
hochflexible Besilen® HV Einzelader, ungeschirmt, cULus approbiert

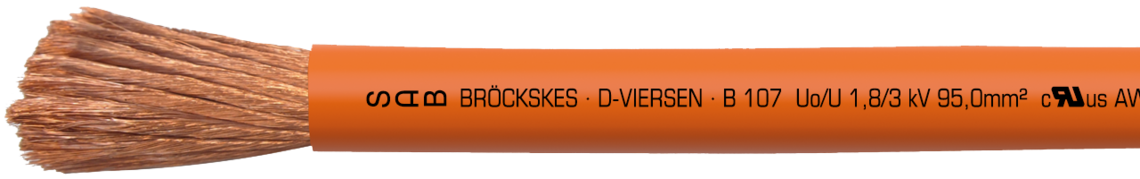

Aufdruck-Beispiel: SAB BRÖCKSKES · D-VIERSEN · B 107 Uo/U 1,8/3 kV 95,0mm² cULus AWM Style 30122 AWM I A 150°C 3000V FT2
Toepassing
B 107 (HV) - Hochflexible Hochvolt-Einzelader für E-Mobility-Prüfstände
Die B 107 (HV) ist eine hochflexible, ungeschirmte Hochvolt-Einzelader mit Besilen®-Isolation für den Einsatz an E-Mobility-HV-Prüfständen. Der feinstdrähtige Litzenaufbau sorgt für eine hohe Flexibilität und ermöglicht eine einfache Installation auch bei anspruchsvollen Verlegesituationen. Die HV-Leitung ist für 1,8/3,0 kV AC bzw. 2,7/5,4 kV DC ausgelegt und eignet sich damit für Anwendungen in höheren Spannungsklassen.
Mit einem Temperaturbereich von -40 °C bis +180 °C sowie einer kurzzeitigen Temperaturbelastbarkeit bis +250 °C ist die B 107 (HV) auch für thermisch anspruchsvolle Prüfstandsumgebungen geeignet. Der Mindestbiegeradius von 5 × d unterstützt eine flexible Verlegung. Verfügbare Querschnitte von 1 bis 300 mm² ermöglichen den Einsatz für unterschiedliche Anforderungen an Stromübertragung und Leistungsverkabelung.
Die orange Isolierung, die cULus-Approbation, die halogenfreie und flammhemmende Ausführung sowie die sehr gute Wetterbeständigkeit machen die B 107 (HV) zu einer geeigneten Lösung für Hochvolt-Prüfstände in der Elektromobilität und für weitere industrielle HV-Anwendungen.
Bijzondere eigenschappen
- extrem flexibel
- halogenfrei
- wärmebeständig
- kälteflexibel
- flammhemmend und selbstverlöschend
- wetterbeständig
- cULus approbiert
Verdere informatie
Für E-Mobility HV-Prüfstände.
Opbouw
| Leiter | blanke Cu-Litze feinstdrähtig |
|---|---|
| Isolierhülle | Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1 |
| Mantelfarbe | orange (ähnlich RAL 2004) |
blanke Cu-Litze feinstdrähtig
Besilen® EI2 nach EN 50363-1 + VDE 0207-363-1
orange (ähnlich RAL 2004)
Technische data
| Nennspannung | Uo/U 1,8/3,0 kV AC Uo/U 2,7/5,4 kV DC |
|---|---|
| Spannung cULus | 3000 V |
| Prüfspannung | 6500 V |
| Strombelastbarkeit | nach VDE 0298-4 |
| Mindestbiegeradius | 5 x d |
| Temperaturbereich | nicht bewegt: -40/+180°C bewegt: -25/+180°C kurzzeitig: +250°C cULus: bis +150 °C |
| Halogenfreiheit | nach IEC 60754-1 + VDE 0482-754-1 |
| Brennverhalten | flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT2 |
| Korrosivität der Brandgase | IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen |
| Wetterbeständigkeit | sehr gut |
| Schadstofffreiheit | gemäß RoHS-Richtlinie der Europäischen Union |
Uo/U 1,8/3,0 kV AC
Uo/U 2,7/5,4 kV DC
3000 V
6500 V
nach VDE 0298-4
5 x d
nicht bewegt: -40/+180°C
bewegt: -25/+180°C
kurzzeitig: +250°C
cULus: bis +150 °C
nach IEC 60754-1 + VDE 0482-754-1
flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2, cULus FT2
IEC 60754-2 + VDE 0482-754-2 werden erfüllt - keine Entwicklung von korrosiven Brandgasen
sehr gut
gemäß RoHS-Richtlinie der Europäischen Union
