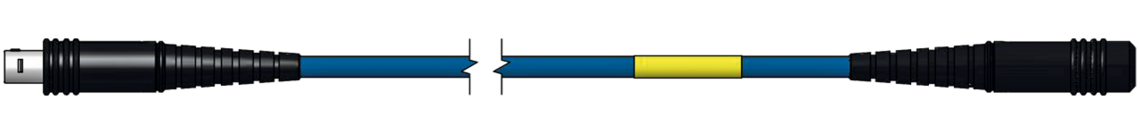

ETK Verlängerung
mit 4-poligem Lemo Stiftstecker und 4-poligem Lemo Buchsenstecker
Toepassing
Verlängert ein ETK-Schnittstellenkabel und verbindet es mit einem ETK Schnittstellenmodul z.B. ES59x.
Individuelle Kennzeichnung mittels Schrumpfschlauch wie zum Beispiel interne Materialnummer oder Barcode.
Verdere informatie
SAB Kennzeichnung:
Artikelnummer, Auftragsnummer, Länge
Übersicht Messkette
| Schnittstellenkabel | ETK Schnittstellenkabel |
|---|---|
| Verlängerungskabel | ETK Verlängerungskabel |
| Schnittstellenmodul | ETK Schnittstellenmodul z.B. ES59x |
ETK Schnittstellenkabel
ETK Verlängerungskabel
ETK Schnittstellenmodul z.B. ES59x
Steckverbinder
| Seite 1: | Lemo Stiftstecker 4-polig |
|---|---|
| Seite 2: | Lemo Buchsenstecker 4-polig |
Lemo Stiftstecker 4-polig
Lemo Buchsenstecker 4-polig
Leitungsdaten
| Abmessung | 2 x 2 x 0,22 mm² |
|---|---|
| Isolation | TPFK |
| Abschirmung | Gesamtabschirmung 100% |
| Außenmantel | Besilen®, Farbe blau |
| Außendurchmesser | ca. 5,8 mm |
| Mindestbiegeradius | 10 x d |
| Betriebsspitzenspannung | max. 350 V |
| Temperaturbereich | nicht bewegt: -40°C/+180°C bewegt: -25°C/+180°C |
2 x 2 x 0,22 mm²
TPFK
Gesamtabschirmung 100%
Besilen®, Farbe blau
ca. 5,8 mm
10 x d
max. 350 V
nicht bewegt: -40°C/+180°C
bewegt: -25°C/+180°C
