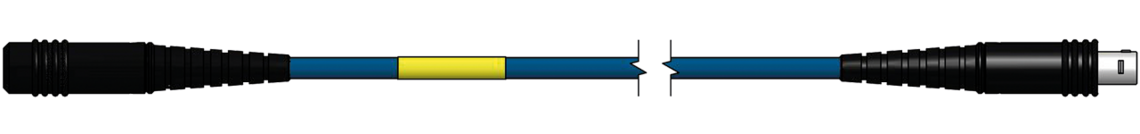

ETK - FETK Adapter
mit 4-poligem Lemo Buchsenstecker und 10-poligem Lemo Stiftstecker
Toepassing
Verbindet die ETK Leitung CBM150.1 mit einem FETK Schnittstellenmodul ES89x.
Individuelle Kennzeichnung mittels Schrumpfschlauch wie zum Beispiel interne Materialnummer oder Barcode.
Verdere informatie
SAB Kennzeichnung:
Artikelnummer, Auftragsnummer, Länge
Übersicht Messkette
| Steuergerät | ETK Steuergerät |
|---|---|
| Schnittstellenkabel | ETK Schnittstellenkabel |
| Adaptierung | ETK-FETK Adapterkabel |
| Schnittstellenmodul | FETK Schnittstellenmodul z.B. ES89x |
ETK Steuergerät
ETK Schnittstellenkabel
ETK-FETK Adapterkabel
FETK Schnittstellenmodul z.B. ES89x
Steckverbinder
| Seite 1 | Lemo Buchenstecker 4-polig |
|---|---|
| Seite 2 | Lemo Stiftstecker 10-polig |
Lemo Buchenstecker 4-polig
Lemo Stiftstecker 10-polig
PUR Leitungsdaten
| Leiter | 2 x 2 x 0,22 mm² |
|---|---|
| Isolierhülle | TPFK |
| Abschirmung | Gesamtabschirmung 100% |
| Außenmantel | PUR, Farbe blau, Oberfläche matt |
| Außendurchmesser | ca. 5,5 mm |
| Mindestbiegeradius | 10 x d |
| Betriebsspitzenspannung | max. 350 V |
| Temperaturbereich | -40°C/+90°C (+125°C / 2500h) |
| Ölbeständigkeit | sehr gut - TMPU nach EN50363-10-2 |
2 x 2 x 0,22 mm²
TPFK
Gesamtabschirmung 100%
PUR, Farbe blau, Oberfläche matt
ca. 5,5 mm
10 x d
max. 350 V
-40°C/+90°C (+125°C / 2500h)
sehr gut - TMPU nach EN50363-10-2
Silikon Leitungsdaten
| Leiter | 2 x 2 x 0,22 mm² |
|---|---|
| Isolierhülle | TPFK |
| Abschirmung | Gesamtabschirmung 100% |
| Außenmantel | Besilen®, Farbe blau |
| Außendurchmesser | ca. 5,8 mm |
| Mindestbiegeradius | 10 x d |
| Betriebsspitzenspannung | max. 350 V |
| Temperaturbereich | nicht bewegt: -40°C/+180°C bewegt: -25°C/+180°C |
2 x 2 x 0,22 mm²
TPFK
Gesamtabschirmung 100%
Besilen®, Farbe blau
ca. 5,8 mm
10 x d
max. 350 V
nicht bewegt: -40°C/+180°C
bewegt: -25°C/+180°C
