Mantel-Thermoelement mit Leitung
Toepassing
Dieses Mantel-Thermoelement mit Leitung ist durch seine Bauform und hohe Temperaturbeständigkeit vielseitig einsetzbar. Je nach Einsatzgebiet kann das Mantel-Thermoelement mit unterschiedlichen Thermoleitungen und Thermopaaren (z.B. Typ J oder Typ K) aufgebaut werden. Durch seine schlanke Bauform und dem flexiblen Mantelmaterial kann der Temperatursensor auch in schwer zugänglichen Positionen verbaut werden. In Verbindung mit einer entsprechenden Klemmverschraubung ist eine einfache Installation des Thermoelements gewährleistet werden.
Verdere informatie
*T207-058-740 und T207-056-830 mit doppelter Wandstärke.

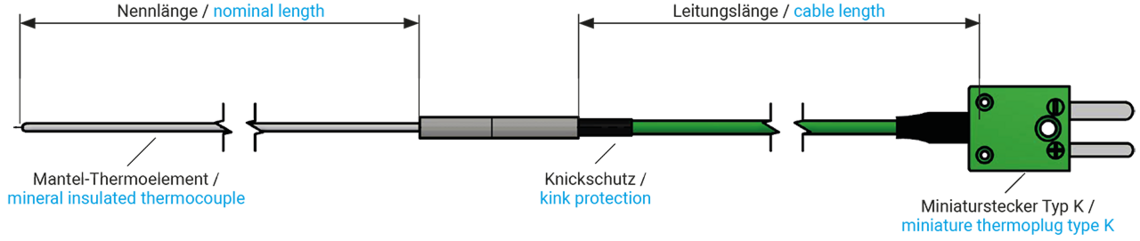

Opbouw
| Thermopaar | Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden: - 1 x Typ J - 2 x Typ J - 1 x Typ K - 2 x Typ K - andere Thermopaare - nach Kundenanforderung |
|---|---|
| Manteldurchmesser | - 0,25 mm - 0,50 mm - 1,00 mm - 1,50 mm - 2,00 mm - 3,00 mm - 4,50 mm - 6,00 mm - andere Manteldurchmesser - nach Kundenanforderung |
| Mantelwerkstoff | - 1.4541 (+800°C) - 2.4816 (+1100°C) |
| Ausführungsarten der Messspitze | - Klasse 1, Form A, isolierte Messspitze - Klasse 1, Form B, verschweißte Messspitze |
| Nennlänge | Kann nach Kundenwunsch frei gewählt und in mm angegeben werden. |
| Ausführung | - mit Knickschutz - ohne Knickschutz |
| Anschlussleitung | - Thermoleitung 2 x 0,22 mm² (FEP / C / FEP) - Thermoleitung 2 x 0,22 mm² (FEP / FEP) - andere Anschlussleitungen - nach Kundenanforderung |
| Anschlusslänge | - 0,50 m - 1,00 m - 1,50 m - 2,00 m - 3,00 m - 5,00 m - 10,00 m - andere Längen - nach Kundenanforderung |
| Anschlussende | - Miniaturstecker - Miniaturkupplung - Standardstecker - Standardkupplung - freie Enden in mm - nach Kundenanforderung - andere Anschlussenden |
Folgende Thermopaar-Typen können je nach Einsatzzweck gewählt werden:
- 1 x Typ J
- 2 x Typ J
- 1 x Typ K
- 2 x Typ K
- andere Thermopaare - nach Kundenanforderung
- 0,25 mm
- 0,50 mm
- 1,00 mm
- 1,50 mm
- 2,00 mm
- 3,00 mm
- 4,50 mm
- 6,00 mm
- andere Manteldurchmesser - nach Kundenanforderung
- 1.4541 (+800°C)
- 2.4816 (+1100°C)
- Klasse 1, Form A, isolierte Messspitze
- Klasse 1, Form B, verschweißte Messspitze
Kann nach Kundenwunsch frei gewählt und in mm angegeben werden.
- mit Knickschutz
- ohne Knickschutz
- Thermoleitung 2 x 0,22 mm² (FEP / C / FEP)
- Thermoleitung 2 x 0,22 mm² (FEP / FEP)
- andere Anschlussleitungen - nach Kundenanforderung
- 0,50 m
- 1,00 m
- 1,50 m
- 2,00 m
- 3,00 m
- 5,00 m
- 10,00 m
- andere Längen - nach Kundenanforderung
- Miniaturstecker
- Miniaturkupplung
- Standardstecker
- Standardkupplung
- freie Enden in mm - nach Kundenanforderung
- andere Anschlussenden
